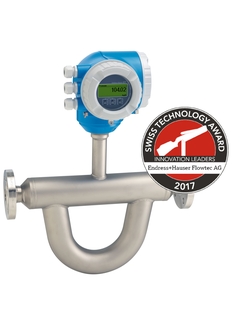

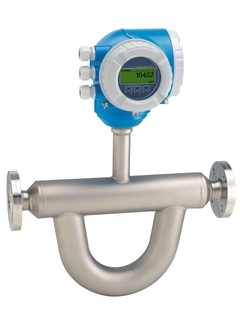

Расходомер массовый
Promass Q 300

Кориолисовые расходомеры

Инновационное решение для сложных применений с удобным доступом к электронике трансмиттера в компактном исполнении.
Highest measurement performance for custody transfer, density and under tough process conditions.

Оптимизированная производительность для жидкостей с увлеченным газом – MFT (технология с применением нескольких частот). Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Простота монтажа, не требуются прямые участки до и после расходомера.
Массовый расход: погрешность измерения ±0,05 % (PremiumCal). Плотность: погрешность измерения ±0,2 кг/м³. Широкий динамический диапазон благодаря малым значениям потери давления и нулевой точки.

Полный доступ к диагностическим данным и информации о процессе - разнообразные, свободно комбинируемые входы/выходы и полевые шины. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса - технология Heartbeat .
Компактный корпус с двумя отсеками с возможностью подключения до 3-х входов/выходов. Сенсорный дисплей с подсветкой и поддержкой WLAN-подключения. Возможно подключение удаленного дисплея.

DN 25...100 (1...4")

Измерительная трубка: 1.4404 (316/316L); нержавеющая сталь, для криогенных областей применения
Соединение: 1.4404 (316/316L)

Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, приведенная плотность, концентрация

Массовый расход (жидкость): ±0,10% (стандарт.), 0,05 % (опция)
Объемный расход (жидкость): ±0,10 %
Массовый расход (газ): ±0,35 %
Плотность (жидкость): ±0,2 кг/м³

0...400000 кг/ч (0...14697 фунт/мин)

PN 100, класс 600, 63K

Стандартное исполнение: –50...+205 °C (–58...+401 °F)
Опция: –196...+150 °C (–321...+302 °F)

Стандартный вариант: - 20...+60 °C (–40...+140 °F)
Опция:–40...+60 °C (–40...+140 °F)

1.4404 (316L), наивысшая коррозионная стойкость

AlSi10Mg, с покрытием; 1.4409 (CF3M) аналогично 316L; нержавеющая сталь для преобразователя в гигиеническом исполнении

IP66/67, защитная оболочка типа 4X
IP69

4‐строчный сенсорный дисплей с подсветкой (наружное управление)
Настройка посредством локального дисплея и управляющего ПО
Доступен выносной дисплей

3 выхода:
4...20 мА HART (активный/пассивный)
4...20 мА WirelessHART
4 .. 20 мА (активный/пассивный)
Импульсный/частотный/релейный выход (активный/пассивный)
Двойной импульсный выход (активный/пассивный)
Релейный выход

Вход сигнала состояния
Вход 4...20 мА

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

24 В пост. тока
100...230 В перем. тока
100...230 В перем. тока / 24 В пост. тока (безопасная зона)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

Маркировка CE, C-tick, EAC

Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511

Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV)
MI-005 Жидкости кроме воды (углеводороды, сжиженные газы, криогенные жидкости)
OIML R117 (Жидкости кроме воды, сжиженные газы, криогенные жидкости)
NTEP (Жидкости кроме воды, криогенные жидкости)

Сертификат LR, Сертификат DNV GL, сертификат ABS, сертификат BV

PED, CRN, AD 2000

Сертификат на материал 3.1
NACE MR0175/MR0103, PMI; тестирование сварки согласно EN ISO, ASME, NORSOK

3-A, EHEDG, cGMP

Кориолисовые расходомеры

Инновационное решение для сложных применений с удобным доступом к электронике трансмиттера в компактном исполнении.
Highest measurement performance for custody transfer, density and under tough process conditions.

Оптимизированная производительность для жидкостей с увлеченным газом – MFT (технология с применением нескольких частот). Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Простота монтажа, не требуются прямые участки до и после расходомера.
Массовый расход: погрешность измерения ±0,05 % (PremiumCal). Плотность: погрешность измерения ±0,2 кг/м³. Широкий динамический диапазон благодаря малым значениям потери давления и нулевой точки.

Полный доступ к диагностическим данным и информации о процессе - разнообразные, свободно комбинируемые входы/выходы и полевые шины. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса - технология Heartbeat .
Компактный корпус с двумя отсеками с возможностью подключения до 3-х входов/выходов. Сенсорный дисплей с подсветкой и поддержкой WLAN-подключения. Возможно подключение удаленного дисплея.

Сертификат LR, Сертификат DNV GL, сертификат ABS, сертификат BV

Кориолисовые расходомеры

Инновационное решение для сложных применений с удобным доступом к электронике трансмиттера в компактном исполнении.
Highest measurement performance for custody transfer, density and under tough process conditions.

Оптимизированная производительность для жидкостей с увлеченным газом – MFT (технология с применением нескольких частот). Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Простота монтажа, не требуются прямые участки до и после расходомера.
Массовый расход: погрешность измерения ±0,05 % (PremiumCal). Плотность: погрешность измерения ±0,2 кг/м³. Широкий динамический диапазон благодаря малым значениям потери давления и нулевой точки.

Полный доступ к диагностическим данным и информации о процессе - разнообразные, свободно комбинируемые входы/выходы и полевые шины. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса - технология Heartbeat .
Компактный корпус с двумя отсеками с возможностью подключения до 3-х входов/выходов. Сенсорный дисплей с подсветкой и поддержкой WLAN-подключения. Возможно подключение удаленного дисплея.

DN 25 to 250 (1 to10")

Measuring tube: 1.4404 (316/316L); stainless steel for cryogenic applications
Connection: 1.4404 (316/316L)

Mass flow, density, temperature, volume flow, corrected volume flow, reference density, concentration

Mass flow (liquid): ±0.10 % (standard), 0.05 % (option)
Volume flow (liquid): ±0.10 %
Mass flow (gas): ±0.25 %
Density (liquid): +/-0.2 kg/m³ (standard), +/-0.1 kg/m³ (option)

0...550000 кг/ч

PN 100, Class 600, 63K

Standard: –50 to +205°C (–58 to +401 °F)
Option: –196 to +150 °C (–321 to +302 °F)

Standard: - 40 to +60 °C (–40 to +140 °F)
Option:–50 to +60 °C (–58 to +140 °F)

1.4404 (316L), highest corrosion resistance

AlSi10Mg, coated; 1.4409 (CF3M) similar to 316L; stainless steel for hygenic transmitter design

IP66/67, type 4X enclosure
IP69

4-line backlit display with touch control (operation from outside)
Configuration via local display and operating tools possible
Remote display available

3 outputs:
4-20 mA HART (active/passive)
4-20 mA WirelessHART
4-20 mA (active/passive)
Pulse/frequency/switch output (active/passive)
Double pulse output (active/passive)
Relay output

Status input
4-20 mA input

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, MODBUS TCP over Ethernet-APL, PROFINET, PROFINET over Ethernet-APL, Ethernet/IP, OPC-UA

DC 24 V
AC 100 ... 230 V
AC 100 ... 230 V / DC 24 V (для безопасных зон)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

CE, C-tick, EAC marking
Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511
Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
Heartbeat Technology complies with the requirements for measurement traceability according to ISO 9001:2015 – Section 7.1.5.2 a (TÜV SÜD attestation)
MI-005 Liquids other than water (Hydrocarbons, Liquified gases, Cryogenic liquids)
OIML R117 (Liquids other than water, Liquified gases, Cryogenic liquids)
NTEP (Liquids other than water, Cryogenic liquids)
MC (Liquids other than water, Cryogenic liquids)
LR approval, DNV approval, ABS approval, BV approval
PED, CRN, AD 2000
3.1 material
NACE MR0175/MR0103, PMI; welding test acc. to EN ISO, ASME, NORSOK
3-A, EHEDG, cGMP

Кориолисовые расходомеры

Инновационное решение для сложных применений с удобным доступом к электронике трансмиттера в компактном исполнении.
Highest measurement performance for custody transfer, density and under tough process conditions.

Оптимизированная производительность для жидкостей с увлеченным газом – MFT (технология с применением нескольких частот). Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Простота монтажа, не требуются прямые участки до и после расходомера.
Массовый расход: погрешность измерения ±0,05 % (PremiumCal). Плотность: погрешность измерения ±0,2 кг/м³. Широкий динамический диапазон благодаря малым значениям потери давления и нулевой точки.

Полный доступ к диагностическим данным и информации о процессе - разнообразные, свободно комбинируемые входы/выходы и полевые шины. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса - технология Heartbeat .
Компактный корпус с двумя отсеками с возможностью подключения до 3-х входов/выходов. Сенсорный дисплей с подсветкой и поддержкой WLAN-подключения. Возможно подключение удаленного дисплея.

DN 25 ... 100 (1 ... 4")

Измерительная трубка: 1.4404 (316/316L); нержавеющая сталь, для криогенных областей применения
Соединение: 1.4404 (316/316L)

Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, приведенная плотность, концентрация

Массовый расход (жидкость): ±0,10% (стандартный вариант), 0,05 % (опция)
Объемный расход (жидкость): ±0,10 %
Массовый расход (газ): ±0,35 %
Плотность (жидкость): ±0,2 кг/м³

0...550 000 кг/ч (0...20 210 lb/min)

PN 100, класс 600, 63K

Стандартный вариант: –50...+205 °C (–58...+401 °F)
Опция: –196...+150 °C (–321...+302 °F)

Стандартный вариант: -20...+60 °C (-40...+140 °F)
Опция: -40...+60 °C (-40...+140 °F)

1.4404 (316L), наивысшая коррозионная стойкость

AlSi10Mg, с покрытием; 1.4409 (CF3M) аналогично 316L; нержавеющая сталь для преобразователя в гигиеническом исполнении

IP66/67, защитная оболочка типа 4X
IP69

4‐строчный сенсорный дисплей с подсветкой (наружное управление)
Настройка посредством локального дисплея и управляющего ПО
Доступен выносной дисплей

3 выхода:
4...20 мА HART (активный/пассивный)
4...20 мА WirelessHART
4...20 мА (активный/пассивный)
Импульсный/частотный/переключающий выход (активный/пассивный)
Двойной импульсный выход (активный/пассивный)
Релейный выход

Вход сигнала состояния
Вход 4...20 мА

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

24 В пост. тока
100...230 В перем. тока
100...230 В перем. тока / 24 В пост. тока (безопасная зона)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

Маркировка CE, C-Tick, EAC

Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно IEC 61511

Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV)
MI-005 Жидкости кроме воды (углеводороды, сжиженные газы, криогенные жидкости)
OIML R117 (Жидкости кроме воды, сжиженные газы, криогенные жидкости)
NTEP (Жидкости кроме воды, криогенные жидкости)

Сертификат LR, Сертификат DNV GL, сертификат ABS, сертификат BV

PED, CRN, AD 2000

Сертификат на материал 3.1
NACE MR0175/MR0103, PMI; тестирование сварки согласно EN ISO, ASME, NORSOK

3-A, EHEDG, cGMP
