Аналоговый датчик pH
Orbipore CPS91

Orbipore CPS91 - аналоговый стеклянный pH электрод для сильно загрязненных сред ©Endress+Hauser

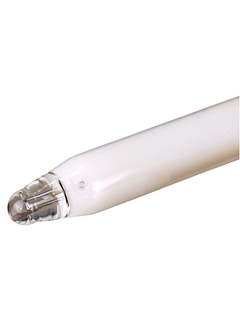

Orbipore CPS91 - Детальный вид с открытой диафрагмой ©Endress+Hauser

Значение pH в жидкости может быть рассчитано на основе потенциометрического принципа измерения. В данном видео вы узнаете, как работает этот принцип.

  • Orbipore CPS91 - аналоговый стеклянный pH электрод для сильно загрязненных сред
  • Orbipore CPS91 - Детальный вид с открытой диафрагмой

Стеклянный электрод для работы в сильно загрязненных средах в химических процессах, производстве бумаги или красителей.

Orbipore CPS91 это аналоговый датчик для измерения pH в сильно загрязненных или волокнистых средах, суспензиях, эмульсиях или реакциях осаждения. Открытая диафрагма предотвращает загрязнение и гарантирует самые надежные измерения в экстремальных условиях процесса.

Дополнительные компоненты

  • Преимущества

    • Открытая диафрагма для применения в сильно загрязненных средах

    • Низкие трудозатраты на техническое обслуживание и длительный срок службы благодаря стабилизированному гелю

    • Отсутствие зависимости от колебаний давления и температуры

  • Область применения

    • Химическая промышленность

    • Целлюлозно-бумажная промышленность

    • Загрязненные среды и механические примеси
      - Суспензии

      - Реакции осаждения
      - Эмульсии

    С сертификатами ATEX, FM, CSA и ТР ТС для применения во взрывоопасных зонах.

Характеристики и спецификации

Назад

Details

  • Принцип измерения

    Стеклянный электрод

  • Применение

    Общепромышленные применения. Для сильно загрязненных сред: эмульсий, суспензий и пр.
    Минимальная проводимость среды >500мкСм/см.

  • Характеристики

    Быстрый отклик. Стабилизиорованный гель нечувствителен к загрязнению.

  • Диапазон измерения

    pH 0-14

  • Принцип измерения

    Открытое отверстие. Двойная гелевая ячейка сравнения.

  • Конструкция

    Все исполнения электрода предусматривают возможность установки датчика температуры

  • Материал

    Стекло

  • Габаритные размеры

    Диаметр: 12 мм

    Длина: 120, 225, 360 и 425 мм

  • Рабочая температура

    макс. 110°C

  • Рабочее давление

    макс. 10 бар

  • Датчик температуры

    Опционально со встроенным датчиком температуры Pt100 или Pt1000

  • Сертификаты на взрывозащиту

    Не требует сертификации.

  • Подключение

    Разъем TOP68

  • Степень защиты

    IP68

Документы / руководства пользователя / программное обеспечение
