Бесконтактный радарный уровнемер Micropilot FMR51

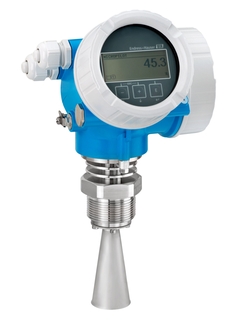

Micropilot FMR51 в алюминиевом корпусе ©Endress+Hauser

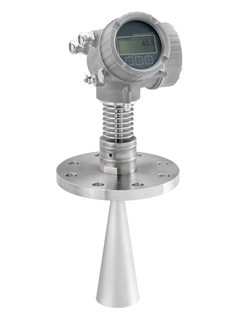

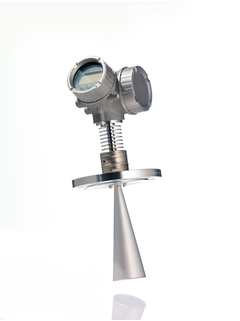

Micropilot FMR51 в корпусе из нержавеющей стали ©Endress+Hauser

Принцип измерения по времени распространения волн

Видео о пусконаладке радарного уровнемера Micropilot FMR5x и микроимпульсного уровнемера Levelflex FMP5x

Уникальная концепция управления данными HistoROM для надежного измерения уровня

Постоянно адаптирующиеся алгоритмы обеспечивают надежное измерение уровня благодаря технологии Multi-Echo Tracking

Micropilot с расширенной динамикой обеспечивает более надежные сигналы измерения даже при наличии турбулентности

Micropilot FMR5x с расширенной диагностикой обеспечивает обнаружение пены

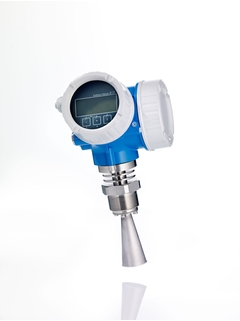

Micropilot FMR51 в алюминиевом корпусе ©Endress+Hauser
Micropilot FMR51 в корпусе из нержавеющей стали ©Endress+Hauser

Стандартный прибор для измерения уровня жидких продуктов при экстремальных условиях процесса.

Micropilot FMR51 подходит для измерения уровня даже в экстремальных рабочих условиях, например, при высокой температуре и высоком давлении в нефтегазовой и химической промышленности. FMR51 обеспечивает максимальную надежность благодаря запатентованному инновационному дизайну поверхности датчика.Уровнемер Micropilot FMR52 предназначен для непрерывного бесконтактного измерения уровня жидкостей, паст и пульп. На процесс измерения не влияет изменения среды, температуры, наличия прослоек газа или пара. Удаленный доступ с помощью приложения SmartBlue через Bluetooth®.

  • Преимущества

    • Программное и аппаратное обеспечение разработаны согласно стандарту МЭК 61508, уровень полноты безопасности - до SIL3 (при однородном резервировании)

    • Концепция управления данными HistoROM для быстрой и простой пусконаладки, обслуживания и диагностики

    • ...

  • Область применения

    Рупорная антенна для измерения уровня даже при экстремальных условиях.

    • Присоединение к процессу: резьбовое, Tri-Clamp или фланец

    • Температура: -196 ... +450°C

    • Давление: -1 ... +160 бар

    • Максимальный диапазон измерений: 40 м (70 м для исполнения с расширенными...

Характеристики и спецификации

Назад

Details

  • Принцип измерения

    Радарный принцип измерения

  • Характеристики/Применение

    Бесконтактный радарный уровнемер для жидких продуктов;
    Рупорные антенны для экстремальных условий применения

    Диаметр антенны: 40...100 мм

  • Доп.информация

    SIL 2 в соответствии с ГОСТ Р МЭК 61508,

    Пусконаладка по Bluetooth®,

    Управление и техобслуживание посредством приложения SmartBlue App,

    Безопасность и надежность благодаря технологии Multi-Echo Tracking,

    HistoROM

  • Питание / Коммуникация

    2-проводный (HART / PROFIBUS PA/ FOUNDATION Fieldbus)

    4-проводный (HART)

    Технология беспроводной связи Bluetooth® и соответствующее приложение (опция)

  • Частота

    ~26 ГГц

  • Погрешность

    +/- 2 мм

  • Температура окружающей среды

    -50...+80 °C

    (-58...+176 °F)

  • Рабочая температура

    XT: -196...+280 °C

    (-321...+536 °F)

    HT: -196...+450 °C

    (-321...+842 °F)

  • Рабочее давление абс. / макс. предел избыточного давления

    Вакуум...160 бар

  • Смачиваемые части

    316L, Alloy C, PTFE, керамика

  • Присоединение к процессу

    Резьбовое:

    MNPT 1 1/2, R 1 1/2

    Фланцевое:

    DN50...DN150,

    ASME 2"...6",

    JIS 10K, 63K

  • Гигиеническое присоединение к процессу

    Tri-Clamp ISO2852

  • Использование

  • Макс. значение измерения

    Стандартное исполнение: 40 м (131 фут)
    Исполнение с расширенной динамикой: 70 м (229 футов)

  • https://portal.endress.com/picpool/sft/prodcont/technicalinfo/Radar_Mediengruppe_en.jpg https://portal.endress.com/picpool/sft/prodcont/technicalinfo/Radar_not_selected_storage_tank__FMR51.jpg
  • Связь

    4...20 мА HART

    PROFIBUS PA

    FOUNDATION Fieldbus

    Технология беспроводной связи Bluetooth®

  • Сертификаты/Нормативы

    ATEX, FM, CSA, CSA C/US, IEC Ex, JPN Ex, INMETRO, NEPSI, KC

  • Сертификаты безопасности

    Защита от перелива WHG

    SIL

  • Сертификат по конструкции

    EN 10204-3.1

    NACE MR0175, MR0103

    ASME B31.3

    AD2000

  • Морской сертификат

    GL/ABS/LR/BV/DNV

  • Опции

    Дисплей,

    Пользовательская настройка параметров,

    Удаленное управление через приложение SmartBlue и Bluetooth®,
    Газонепроницаемое уплотнение,

    Удлинитель антенны,

    Отсутствие ПКВ

  • Диапазон применения

    Максимальный диапазон измерений зависит от формы резервуара и/или области применения


    Аммиачный газ:

    FMR54 в успокоительной трубе

    Интенсивное образование налипаний:

    FMR54 с продувкой воздухом

    316L или Alloy C, без повышенной стойкости:

    FMR50, FMR52, FMR53

    Гигиенические требования:

    FMR52, FMR53

    Измерение в режиме коммерческого учета:

    FMR5xx

Документы / руководства пользователя / программное обеспечение

Аксессуары / Запчасти

Nr
Order code
Specification
  • 19
    • Nr 19 Order code 71115174

      Фильтр корпуса 316L, GT18, 1 набор

      Комплект: 2x метал.разъема фильтра 316L. 1x фильтр с компенсацией . Применение: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Применение: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

    • Nr 19 Order code 71115175

      Фильтр для корп. Латунь/Ni GT19/20,1 наб

      Комплект поставки: 2 Фильтра Латунь-Никель, фильтр с компенсацией давления. Область применения: Уровнемеры: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 17
    • Nr 17 Order code 71115176

      Комплект зажимов корпуса

      Область применения: Уровнемеры: Корпус GT18/GT19/GT20 FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Расходомеры: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 20
  • 25
    • Nr 25 Order code 71110284

      Крышка GT18 316L, клем.отсек Ex d, HNBR

      Материал: 316L. Упл.кольцо EPDM /PTFE покрытие. Применение: клеммный отсек Ex d/XP, FMP51/52/54/55/56/57, FMR51/52/53/54/57, FMR62/67. Применение: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

    • Nr 25 Order code 71110291

      Крышка GT18 316L, клем.отсек Ex, HNBR

      Материал: 316L. Упл.кольцо EPDM, PTFE покрытие. Применение: клеммный отсек, не для Ex d/XP, FMP51/52/54/55/56/57, FMR51/52/53/54/57, FMR62/67. Применение: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

    • Nr 25 Order code 71110295

      Крышка GT19 PBT, клем.отсек Ex, EPDM

      Материал: пластик PBT, металлизированный. Применение: клеммный отсек, не для Ex d/XP, FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67.

    • Nr 25 Order code 71110301

      Крышка GT20 Алюм., Клемма Ex, уплотнение

      Материал: алюминий, с покрытием. Упл.кольцо EPDM, PTFE покрытием. Применение: клеммный отсек, не для Ex d/XP, FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67. Применение: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 25 Order code 71110302

      Крышка GT20 Alu, Клеммы Ex d, прокладка

      Материал: Алюминий с покрытием. Уплотнительное кольцо: с покрытием EPDM, PTFE. Применение: Клеммный отсек Ex d/XP, FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Применение: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 25 Order code 71185516

      Крышка GT18 316L,клем.отсек, OVP, уплот.

      Материал: 316L. Упл.кольцо EPDM, PTFE с покрытием. Применение: клемнный отсек, для защиты от перенапряжения, не для Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMP54/FMP56/FMP57, FMR62/FMR67. Применение: Promass 200, Prosonic Flow 200, Prowirl 200.

    • Nr 25 Order code 71185517

      Крышка GT20 алюм., клем.отсек, OVP, упл.

      Материал: алюминий. Упл.кольцо EPDM, PTFE покрытие. Применение: клеммный отсек, для защиты от перенапряжения, не для Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Применение: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 25 Order code 71185518

      Крышка GT19 PBT, клем.отсек, OVP, EPDM

      Материал: пластик PBT, металлизированный. Упл.кольцо EPDM, PTFE покрытие. Применение: клеммный отсек, для защиты от перенапряжения, не для Ex d/XP. Применение: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67.

    • Nr 25 Order code 71383668

      Крышка GT18 316L, клемма Ex, FVMQ

      Материал: 316L. Упл.кольцо FVMQ. Применение: FMP51/FMP54, FMR51/FMR52/FMR54. Применение: Prowirl 200.

    • Nr 25 Order code 71383670

      Крышка GT18 316L, клемма Ex d, FVMQ

      Материал: 316L. Упл.кольцо FVMQ. Применение: FMP51/FMP54, FMR51/FMR52/FMR54. Применение: Prowirl 200.

    • Nr 25 Order code 71383671

      Крышка GT18 316L, клемма, OVP, FVMQ

      Материал: 316L. Упл.кольцо FVMQ. Применение: FMP51/FMP54, FMR51/FMR52/FMR54. Применение: Prowirl 200.

    • Nr 25 Order code 71383679

      Крышка GT20 алюм., клеммы Ex, FVMQ

      Материал: алюминий Упл.кольцо FVMQ. Применение: FMP51/FMP54, FMR51/FMR52/FMR54. Применение: Prowirl 200.

    • Nr 25 Order code 71383680

      Крышка GT20 алюм., клеммы Ex d, FVMQ

      Материал: алюминий. упл.кольцо FVMQ. Применение: FMP51/FMP54, FMR51/FMR52/FMR54. Применение: Prowirl 200.

    • Nr 25 Order code 71383682

      Крышка GT20 алюм., клем.блок, OVP, FVMQ

      Материал: алюминий. упл.кольцо FVMQ. Применение: FMP51/FMP54, FMR51/FMR52/FMR54. Применение: Prowirl 200.

  • 65
    • Nr 65 Order code 71110303

      Набор уплотн. для корпуса GT18,GT19,GT20

      Комплект: Кольцевая прокладка 88 ,5x3,53 EPDM/PTFE, крышка электронного м одуля, корпус GT19. уплот.кольцо 88,5x3,53 NBR, крышка электронного м одуля, корпус GT18, GT20. уплот.кольцо 91,67x3,53 EPDM/ PTFE, крышка электронного м одуля, корпус GT19. уплот.кольцо 91,67x3,53 NBR, крышка электронного м одуля, корпус GT18, GT20. уплот.кольцо 50,39x3,53 EPDM/ PTFE, корпус/сенсор. Применение: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67. Применение: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 65 Order code 71384797

      Набор уплотнений GT18/20, FVMQ

      Состоит из: упл.кольцо 88,5x3,53 FVMQ крышка электронного отсека, корпус GT18, GT20. упл.кольцо 91,67x3,53 FVMQ крышка клеммного отсека корпус GT18, GT20. Применение: FMP51/FMP54, FMR51/FMR52/FMR54. Применение: Prowirl 200.

  • 34
  • 37
  • 40
    • Nr 40 Order code XPD0024-

      Модуль дисплея, SD02, управл. кнопками

      Для корпуса: GT18, GT19, GT20. Применение: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FHX50. Promass 200/TB2, Prosonic Flow 200, t-mass 150, Promag 200, Prowirl 200. Состоит из: Дисплей SD02, спиральный кабель, плоский кабель, крышка коннектора.

    • Nr 40 Order code XPD0025-

      Модуль дисплея, SD03, сенсорное управл.

      Для корпуса: GT18, GT19, GT20. Применение: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FHX50. Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200. Состоит из: Дисплей SD03 с подсветкой, резиновый кабель, крышка коннектора.

  • 55
    • Nr 55 Order code 71187601

      Рупор 40мм, 316L

      Material: 316L. Screws M4x14, 316L. Spring washers, 316L. Usage: FMR51.

    • Nr 55 Order code 71187602

      Рупор 50мм, 316L

      Material: 316L. Screws M4x14, 316L. Spring washers, 316L. Usage: FMR51.

    • Nr 55 Order code 71187603

      Рупор 80мм, 316L

      Material: 316L. Screws M4x14, 316L. Hexagon screw M4x8, steel. Spring washers, 316L. Usage: FMR51/FMR57.

    • Nr 55 Order code 71187606

      Рупор 100мм, 316L

      Material: 316L. Screws M4x14, 316L. Spring washers, 316L. Usage: FMR51.

    • Nr 55 Order code 71187608

      Рупор 40мм, 316L, 3.1

      Material: 316L. Screws M4x14, 316L. Spring washers, 316L. 3.1 Material certificate, wetted metallic parts, EN10204-3.1 inspection certificate. Usage: FMR51.

    • Nr 55 Order code 71187609

      Рупор 50мм, 316L, 3.1

      Material: 316L. Screws M4x14, 316L. Spring washers, 316L. 3.1 Material certificate, wetted metallic parts, EN10204-3.1 inspection certificate. Usage: FMR51.

    • Nr 55 Order code 71187610

      Рупор 80мм, 316L, 3.1

      Material: 316L. Screws M4x14, 316L. Spring washers, 316L. 3.1 Material certificate, wetted metallic parts, EN10204-3.1 inspection certificate. Usage: FMR51.

    • Nr 55 Order code 71187613

      Рупор 100мм, 316L, 3.1

      Material: 316L. Screws M4x14, 316L. Spring washers, 316L. 3.1 Material certificate, wetted metallic parts, EN10204-3.1 inspection certificate. Usage: FMR51.

    • Nr 55 Order code 71187614

      Рупор 40мм/1-1/2", AlloyC, 3.1

      Материал: AlloyC. Болты M4x10, AlloyC. 3.1 сертификат на материалы, смачиваемые металлические части, EN10204-3.1 свидетельство о проверке. Применение: FMR51.

    • Nr 55 Order code 71187619

      Рупор 50мм/2", AlloyC, 3.1

      Материал: AlloyC. Болты M4x10, AlloyC. 3.1 сертификат на материалы, смачиваемые металлические части, EN10204-3.1 свидетельство о проверке. Применение: FMR51.

    • Nr 55 Order code 71187620

      Рупор 80мм/3", AlloyC, 3.1

      Материал: AlloyC. Болты M4x10, AlloyC. 3.1 сертификат на материалы, смачиваемые металлические части, EN10204-3.1 свидетельство о проверке. Применение: FMR51.

    • Nr 55 Order code 71187621

      Рупор 100мм/4", AlloyC, 3.1

      Материал: AlloyC. Винты M4x10, AlloyC. 3.1 сертификат на материалы, смачиваемые металлические части, EN10204-3.1 свидетельство о проверке. Применение: FMR51.

    • Nr 55 Order code 71236711

      Рупор 40мм/1-1/2", длина=51мм, 316L

      Материал: 316L. Болты M4x14, 316L. Шайбы стопорные Nordlock, 316L. Применение: в качестве удлинителя антенны,FMR51.

    • Nr 55 Order code 71236722

      Рупор 50мм/2", длина=80мм, 316L

      Материал: 316L. Болты M4x14, 316L. Шайбы стопорные Nordlock, 316L. Применение: в качестве удлинителя антенны,FMR51.

    • Nr 55 Order code 71236723

      Рупор 80мм/3", длина=176мм, 316L

      Материал: 316L. Болты M4x14, 316L. Шайбы стопорные Nordlock, 316L. Применение: в качестве удлинителя антенны,FMR51.

    • Nr 55 Order code 71236724

      Рупор 40мм/1-1/2", длина=51мм, 316L, 3.1

      Материал: 316L. Болты M4x14, 316L. Шайбы стопорные Nordlock, 316L. Применение: в качестве удлинителя антенны, 3.1 Сертификат на материалы, металлические смачиваемые части, Акт осмотра согласно EN10204-3.1, FMR51.

    • Nr 55 Order code 71236726

      Рупор 50мм/2", длина=80мм, 316L, 3.1

      Материал: 316L. Болты M4x10, 316L. Шайбы стопорные Nordlock 316L Применение: в качестве удлинителя антенны, 3.1 Сертификат на материалы, металлические смачиваемые части, Акт осмотра согласно EN10204-3.1 FMR51.

    • Nr 55 Order code 71236727

      Рупор 80мм/3", длина=176мм, 316L, 3.1

      Материал: 316L. Болты M4x14, 316L. Шайбы стопорные Nordlock 316L. Применение: в качестве удлинителя антенны, 3.1 Сертификат на материалы, металлические смачиваемые части, Акт осмотра согласно EN10204-3.1, FMR51.

    • Nr 55 Order code 71236728

      Рупор 100мм/4", длина=247мм, 316L, 3.1

      Материал: 316L. Болты M4x14, 316L. Шайбы стопорные Nordlock 316L. Применение: в качестве удлинителя антенны, 3.1 Сертификат на материалы, металлические смачиваемые части, Акт осмотра согласно EN10204-3.1, FMR51.

    • Nr 55 Order code 71236737

      Рупор 100мм/4", длина=247мм, 316L

      Материал: 316L. Болты M4x14, 316L. Шайбы стопорные Nordlock, 316L. Применение: в качестве удлинителя антенны,FMR51.

    • Nr 55 Order code 71273145

      Рупор 40мм/1-1/2", 316L, 3.1 + PMI-тест

      Материал: 316L. Болты M4x14, 316L. Nordlock шайбы 316L. 3.1 сертификат на материалы, смачиваемые металлические части, EN10204-3.1 свидетельство о проверке. PMI-тест (XRF), внутренняя процедура, смачиваемые металлические части, свидетельство о проверке. Применение: различные расширения антенны, FMR51.

    • Nr 55 Order code 71273148

      Рупор 50мм/2", 316L, 3.1 + PMI-тест

      Материал: 316L. Болты M4x14, 316L. Nordlock шайбы 316L. 3.1 сертификат на материалы, смачиваемые металлические части, EN10204-3.1 свидетельство о проверке. PMI-тест (XRF), внутренняя процедура, смачиваемые металлические части, свидетельство о проверке. Применение: различные расширения антенны, FMR51.

    • Nr 55 Order code 71273151

      Рупор 80мм/3", 316L, 3.1 + PMI-тест

      Материал: 316L. Болты M4x14, 316L. Nordlock шайбы 316L. 3.1 сертификат на материалы, смачиваемые металлические части, EN10204-3.1 свидетельство о проверке. PMI-тест (XRF), внутренняя процедура, смачиваемые металлические части, свидетельство о проверке. Применение: различные расширения антенны, FMR51.

    • Nr 55 Order code 71273154

      Рупор 100мм/4", 316L, 3.1 + PMI-тест

      Материал: 316L. Болты M4x14, 316L. Nordlock шайбы 316L. 3.1 сертификат на материалы, смачиваемые металлические части, EN10204-3.1 свидетельство о проверке. PMI-тест (XRF), внутренняя процедура, смачиваемые металлические части, свидетельство о проверке. Применение: различные расширения антенны, FMR51.

    • Nr 55 Order code 71273156

      Рупор 40мм/1-1/2",l=51мм, 316L, 3.1+PMI

      Материал: 316L. Болты M4x14, 316L. Nordlock шайбы 316L. 3.1 сертификат на материалы, смачиваемые металлические части, EN10204-3.1 свидетельство о проверке. PMI-тест (XRF), внутренняя процедура, смачиваемые металлические части, свидетельство о проверке. Применение: различные расширения антенны, FMR51.

    • Nr 55 Order code 71273157

      Рупор 50мм/2", длина=80мм, 316L, 3.1+PMI

      Материал: 316L. Болты M4x14, 316L. Nordlock шайбы 316L. 3.1 сертификат на материалы, смачиваемые металлические части, EN10204-3.1 свидетельство о проверке. PMI-тест (XRF), внутренняя процедура, смачиваемые металлические части, свидетельство о проверке. Применение: различные расширения антенны, FMR51.

    • Nr 55 Order code 71273158

      Рупор 80мм/3",длина=176мм, 316L, 3.1+PMI

      Материал: 316L. Болты M4x14, 316L. Nordlock шайбы 316L. 3.1 сертификат на материалы, смачиваемые металлические части, EN10204-3.1 свидетельство о проверке. PMI-тест (XRF), внутренняя процедура, смачиваемые металлические части, свидетельство о проверке. Применение: различные расширения антенны, FMR51.

    • Nr 55 Order code 71273162

      Рупор 100мм/4",l=247мм,316L,3.1+PMI-тест

      Материал: 316L. Болты M4x14, 316L. Nordlock шайбы 316L. 3.1 сертификат на материалы, смачиваемые металлические части, EN10204-3.1 свидетельство о проверке. PMI-тест (XRF), внутренняя процедура, смачиваемые металлические части, свидетельство о проверке. Применение: различные расширения антенны,FMR51.

    • Nr 55 Order code 71274670

      Рупор 40мм/1-1/2", AlloyC, 3.1 +PMI-тест

      Материал: AlloyC. Болты M4x10, AlloyC. 3.1 сертификат на материалы, смачиваемые металлические части, EN10204-3.1 свидетельство о проверке. PMI-тест (XRF), внутренняя процедура, смачиваемые металлические части, свидетельство о проверке. Применение: FMR51.

    • Nr 55 Order code 71274677

      Рупор 50мм/2", AlloyC, 3.1 + PMI-тест

      Материал: AlloyC. Болты M4x10, AlloyC. 3.1 сертификат на материалы, смачиваемые металлические части, EN10204-3.1 свидетельство о проверке. PMI-тест (XRF), внутренняя процедура, смачиваемые металлические части, свидетельство о проверке. Применение: FMR51.

    • Nr 55 Order code 71274680

      Рупор 80мм/3", AlloyC, 3.1 + PMI-тест

      Материал: AlloyC. Болты M4x10, AlloyC. 3.1 сертификат на материалы, смачиваемые металлические части, EN10204-3.1 свидетельство о проверке. PMI-тест (XRF), внутренняя процедура, смачиваемые металлические части, свидетельство о проверке. Применение: FMR51.

    • Nr 55 Order code 71274681

      Рупор 100мм/4", AlloyC, 3.1 + PMI-тест

      Материал: AlloyC. Болты M4x10, AlloyC. 3.1 сертификат на материалы, смачиваемые металлические части, EN10204-3.1 свидетельство о проверке. PMI-тест (XRF), внутренняя процедура, смачиваемые металлические части, свидетельство о проверке. Применение: FMR51.

  • 30
