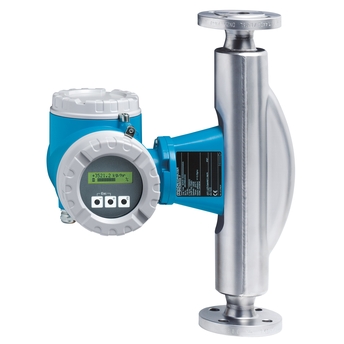

Proline Promass 80F
Кориолисовый расходомер

Надежный расходомер для сложных рабочих условий с преобразователем в компактном или раздельном исполнении

Promass F известен, как надежный прибор, способный осуществлять измерения нескольких параметров одновременно. Расходомер подходит для самых различных областей применения. В сочетании с доказавшим свою эффективность кнопочным преобразователем 80 расходомер Promass 80F обеспечивает высочайшую точность измерений расхода жидкостей и газов в сложных условиях процесса.

  • Преимущества

    • Модульная конструкция позволяет повысить эффективность использования расходомера.

    • Невосприимчивость к вибрациям благодаря сбалансированности двухтрубной измерительной системы

    • Стойкость к внешним воздействиям благодаря прочной конструкции

    • Простая процедура...

  • Область применения

    Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.

    • Высокоточное измерение расхода жидкости и газа, напр., нефтепродуктов, смазочных материалов, горючих материалов, сжиженного газа,...

Характеристики и спецификации

Назад

Details

  • Принцип измерения

    Кориолисовые расходомеры

  • Характеристики/Область применения

    Универсальный мультипараметрический расходомер для учета жидкости и газа

  • Температура окружающей среды

    -20...+65°C

  • Рабочая температура

    -50...+350°C

  • Рабочее давление абс.

    PN 16...100
    Cl 150...600
    JIS 10...63K

  • Смычиваемые части

    904L/1.4539

    Alloy C-22

  • Выходные сигналы

    4...20мА
    Импульсно-частотный
    Сигнал состояния

  • Сертификаты/Разерешения

    4...20mA
    Pulse/Frequency
    Status

  • Принцип измерения

    Кориолисовые расходомеры

  • Заголовок для изделия

    Надежный расходомер для сложных рабочих условий с преобразователем в компактном или раздельном исполнении. Высочайшая точность измерения жидкостей и газов в меняющихся сложных условиях процесса.

  • Функции датчика

    Высочайшая безопасность процесса – устойчивость в меняющихся и сложных условиях. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Компактный монтаж – не требует входных или выходных прямых участков. Массовый расход: погрешность измерения ±0,05 % (PremiumCal). Герметичный корпус датчика, до 40 бар (580 psi).

  • Особенности преобразователя

    Экономичность — конструкция, разработанная для стандартных применений Безопасная работа — на дисплей выводится легко читаемая информация о процессе. Полное соответствие промышленным требованиям —IEC/EN/NAMUR. 2-строчный дисплей с фоновой подсветкой и кнопочным управлением. Доступно компактное и раздельное исполнение прибора.

  • Диапазон номинальных диаметров

    DN 8...250 (⅜...10")
    Высокая температура: DN 25 (1"), DN 50 (2"), DN 80 (3")

  • Смачиваемые материалы

    Измерительная трубка: 1.4539 (904L); 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)
    Присоединение: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)

  • Измеряемые параметры

    Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, эталонная плотность

  • Макс. погрешность измерения

    Массовый расход (жидкость): ±0,15 (стандартный вариант), 0,1 % (опция)
    Объемный расход (жидкость): ±0,15 %
    Массовый расход (газ): ±0,35 %
    Плотность (жидкость): ±0,0005 г/см³

  • Диапазон измерения

    0...2200000 кг/ч (0...80840 фунт/мин)

  • Макс. рабочее давление

    PN 100, класс 600, 63K

  • Диапазон температур продукта

    Стандартный вариант: –50...+200 °C (–58...+392 °F)
    Высокотемпературный вариант: –50...+350 °C (–58...+662 °F)

  • Диапазон окружающей температуры

    Стандартное исполнение: –20...+60 °C (–4...+140 °F)
    Опция: -40...+60 °C (-40...+140 °F)

  • Материал корпуса сенсора

    1.4301/1.4307 (304L), коррозионно-устойчивый

  • Материал корпуса преобразователя

    Литой алюминий с порошковым покрытием
    1.4301 (304), листовой
    CF3M (316L), литой

  • Степень защиты

    IP67, защитная оболочка типа 4X. Преобразователь в раздельном исполнении: IP67, защитная оболочка типа 4X

  • Дисплей/Настройка

    2-строчный дисплей с подсветкой, с нажимными кнопками
    Настройка посредством локального дисплея и управляющего ПО

  • Выходные сигналы

    3 выхода:
    0...20 мА (активный)/4...20 мА (активный/пассивный)
    Импульсный/частотный/релейный выход (пассивный)

  • Входные сигналы

    Входной сигнал состояния

  • Цифровая связь

    HART
    PROFIBUS PA

  • Источник питания

    16...62 В пост. тока
    85...260 В пер. тока (45...65 Гц)
    20...55 В пер. тока (45...65 Гц)

  • Сертификаты на взрывозащиту

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Другие сертификаты и нормативы

    Сертификат 3.1 на материалы, калибровка произведена на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR, SIL, морской сертификат
    PED, CRN, AD 2000
    3-A,, FDA
    NACE MR0175/MR0103, PMI; тестирование сварки согласно EN, ASME,NORSOK

  • Безопасность изделия

    Маркировка CE, C-tick, EAC

  • Функциональная безопасность

    Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511

  • Метрологические нормативы и сертификаты

    Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/ГОСТ Р МЭК 17025), NAMUR

  • Морские сертификаты и нормативы

    Морской сертификат

  • Сертификаты и нормативы по давлению

    PED, CRN, AD 2000

  • Сертификаты на материалы

    Материал 3.1

    NACE MR0175/MR0103, PMI; тестирование сварки согласно EN, ASME, NORSOK

  • Гигиенические сертификаты и нормативы

    3-A, EHEDG, FDA

  • Принцип измерения

    Кориолисовые расходомеры

  • Заголовок для изделия

    The robust flowmeter for demanding applications with a compact or remote transmitter. Highest measurement performance for liquids and gases under varying, demanding process conditions.

  • Функции датчика

    Highest process safety – immune to fluctuating and harsh environments. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space‐saving installation – no in/outlet run needs. Mass flow: measurement error ±0,05 % (PremiumCal). pressure-rated sensor housing up to 40 bar (580 psi).

  • Особенности преобразователя

    Cost‐effective – dedicated design for standard applications. Safe operation – display provides easy readable process information. Fully industry compliant – IEC/EN/NAMUR. 2‐line backlit display with push buttons. Device in compact or remote version.

  • Диапазон номинальных диаметров

    DN 8 to 250 (⅜ to 10")
    High temperature: DN 25 (1"), DN 50 (2"), DN 80 (3")

  • Смачиваемые материалы

    Measuring tube: 1.4539 (904L); 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)
    Connection: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)

  • Измеряемые параметры

    Mass flow, density, temperature, volume flow, corrected volume flow, reference density

  • Макс. погрешность измерения

    Mass flow (liquid): ±0.15 % (standard), 0.1 % (option)
    Volume flow (liquid): ±0.15 %
    Mass flow (gas): ±0.35 %
    Density (liquid): ±0.0005 g/cm³

  • Диапазон измерения

    0 to 2 200 000 kg/h (0 to 80 840 lb/min)

  • Макс. рабочее давление

    PN 100, Class 600, 63K

  • Диапазон температур продукта

    Standard: –50 to +200 °C (–58 to +392 °F)
    High temperature: –50 to +350 °C (–58 to +662 °F)

  • Диапазон окружающей температуры

    Standard: –20 to +60 °C (–4 to +140 °F)
    Option: –40 to +60 °C (–40 to +140 °F)

  • Материал корпуса сенсора

    1.4301/1.4307 (304L), corrosion resistant

  • Материал корпуса преобразователя

    Powder‐coated die‐cast aluminium
    1.4301 (304), sheet
    CF3M (316L), cast

  • Степень защиты

    IP67, type 4X enclosure. Remote transmitter: IP67, type 4X enclosure

  • Дисплей/Настройка

    2‐line backlit display with push buttons
    Configuration via local display and operating tools possible

  • Выходные сигналы

    3 outputs:
    0‐20 mA (active)/4‐20 mA (active/passive)
    Pulse/frequency/switch output (passive)

  • Входные сигналы

    Status input

  • Цифровая связь

    HART
    PROFIBUS PA

  • Источник питания

    DC 16 to 62 V
    AC 85 to 260 V (45 to 65 Hz)
    AC 20 to 55 V (45 to 65 Hz)

  • Сертификаты на взрывозащиту

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Безопасность изделия

    CE, C-tick, EAC marking

  • Функциональная безопасность

    Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

  • Метрологические нормативы и сертификаты

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR

  • Морские сертификаты и нормативы

    Marine approval

  • Сертификаты и нормативы по давлению

    PED, CRN, AD 2000

  • Сертификаты на материалы

    3.1 material
    NACE MR0175/MR0103, PMI; welding test acc. to EN, ASME,NORSOK

  • Гигиенические сертификаты и нормативы

    3-A, EHEDG, FDA

  • Принцип измерения

    Кориолисовые расходомеры

  • Заголовок для изделия

    Надежный расходомер для сложных рабочих условий с преобразователем в компактном или раздельном исполнении. Высочайшая точность измерения жидкостей и газов в меняющихся сложных условиях процесса.

  • Функции датчика

    Высочайшая безопасность процесса – устойчивость в меняющихся и сложных условиях. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Компактный монтаж – не требует входных или выходных прямых участков. Массовый расход: погрешность измерения ±0,05 % (PremiumCal). Герметичный корпус датчика, до 40 бар (580 psi).

  • Особенности преобразователя

    Экономичность — конструкция, разработанная для стандартных применений Безопасная работа — на дисплей выводится легко читаемая информация о процессе. Полное соответствие промышленным требованиям —IEC/EN/NAMUR. 2-строчный дисплей с фоновой подсветкой и кнопочным управлением. Доступно компактное и раздельное исполнение прибора.

  • Диапазон номинальных диаметров

    DN 8...250 (⅜...10")
    Высокая температура: DN 25 (1"), DN 50 (2"), DN 80 (3")

  • Смачиваемые материалы

    Измерительная трубка: 1.4539 (904L); 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)
    Присоединение: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)

  • Измеряемые параметры

    Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, эталонная плотность

  • Макс. погрешность измерения

    Массовый расход (жидкость): ±0,15 (стандартный вариант), 0,1 % (опция)
    Объемный расход (жидкость): ±0,15 %
    Массовый расход (газ): ±0,35 %
    Плотность (жидкость): ±0,0005 г/см³

  • Диапазон измерения

    0...2'200'000 кг/ч

  • Макс. рабочее давление

    PN 100, Класс 600, 63K

  • Диапазон температур продукта

    Стандартный вариант: –50...+200 °C (–58...+392 °F)
    Высокотемпературный вариант: –50...+350 °C (–58...+662 °F)

  • Диапазон окружающей температуры

    Стандартный вариант: –20...+60 °C (–4...+140 °F)
    Опция: –40...+60 °C (–40...+140 °F)

  • Материал корпуса сенсора

    1.4301/1.4307 (304L), коррозионно-устойчивый

  • Материал корпуса преобразователя

    Литой алюминий с порошковым покрытием
    1.4301 (304), листовой
    CF3M (316L), литой

  • Степень защиты

    IP67, защитная оболочка типа 4X. Преобразователь в раздельном исполнении: IP67, защитная оболочка типа 4X

  • Дисплей/Настройка

    2-строчный дисплей с подсветкой, с нажимными кнопками
    Настройка посредством локального дисплея и управляющего ПО

  • Выходные сигналы

    3 выхода:
    0...20 мА (активный)/4...20 мА (активный/пассивный)
    Импульсный/частотный/релейный выход (пассивный)

  • Входные сигналы

    Входящий сигнал состояния

  • Цифровая связь

    HART
    PROFIBUS PA

  • Источник питания

    16...62 В пост. тока
    85...260 В пер. тока (45...65 Гц)
    20...55 В пер. тока (45...65 Гц)

  • Сертификаты на взрывозащиту

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Другие сертификаты и нормативы

    Сертификат 3.1 на материалы, калибровка произведена на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR, SIL, морской сертификат
    PED, CRN, AD 2000
    3-A, FDA
    NACE MR0175/MR0103, PMI; тестирование сварки согласно EN, ASME,NORSOK

  • Безопасность изделия

    Маркировка CE, C-tick, EAC

  • Функциональная безопасность

    Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511

  • Метрологические нормативы и сертификаты

    Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/ГОСТ Р МЭК 17025), NAMUR

  • Морские сертификаты и нормативы

    Морской сертификат

  • Сертификаты и нормативы по давлению

    PED, CRN, AD 2000

  • Сертификаты на материалы

    Материал 3.1

    NACE MR0175/MR0103, PMI; тестирование сварки согласно EN, ASME, NORSOK

  • Гигиенические сертификаты и нормативы

    3-A, EHEDG, FDA

  • Принцип измерения

    Кориолисовые расходомеры

  • Заголовок для изделия

    Надежный расходомер для сложных рабочих условий с преобразователем в компактном или раздельном исполнении. Высочайшая точность измерения жидкостей и газов в меняющихся сложных условиях процесса.

  • Функции датчика

    Высочайшая безопасность процесса – устойчивость в меняющихся и сложных условиях. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Компактный монтаж – не требует входных или выходных прямых участков. Массовый расход: погрешность измерения ±0,05 % (PremiumCal). Герметичный корпус датчика, до 40 бар (580 psi).

  • Особенности преобразователя

    Экономичность — конструкция, разработанная для стандартных применений Безопасная работа — на дисплей выводится легко читаемая информация о процессе. Полное соответствие промышленным требованиям —IEC/EN/NAMUR. 2-строчный дисплей с фоновой подсветкой и кнопочным управлением. Доступно компактное и раздельное исполнение прибора.

  • Диапазон номинальных диаметров

    DN 8...250 (⅜...10")
    Высокая температура: DN 25 (1"), DN 50 (2"), DN 80 (3")

  • Смачиваемые материалы

    Измерительная трубка: 1.4539 (904L); 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)
    Присоединение: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)

  • Измеряемые параметры

    Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, эталонная плотность

  • Макс. погрешность измерения

    Массовый расход (жидкость): ±0,15 (стандартный вариант), 0,1 % (опция)
    Объемный расход (жидкость): ±0,15 %
    Массовый расход (газ): ±0,35 %
    Плотность (жидкость): ±0,0005 г/см³

  • Диапазон измерения

    0...2200000 кг/ч (0...80840 фунт/мин)

  • Макс. рабочее давление

    PN 100, класс 600, 63K

  • Диапазон температур продукта

    Стандартный вариант: –50...+200 °C (–58...+392 °F)
    Высокотемпературный вариант: –50...+350 °C (–58...+662 °F)

  • Диапазон окружающей температуры

    Стандартное исполнение: –20...+60 °C (–4...+140 °F)
    Опция: -40...+60 °C (-40...+140 °F)

  • Материал корпуса сенсора

    1.4301/1.4307 (304L), коррозионно-устойчивый

  • Материал корпуса преобразователя

    Литой алюминий с порошковым покрытием
    1.4301 (304), листовой
    CF3M (316L), литой

  • Степень защиты

    IP67, защитная оболочка типа 4X. Преобразователь в раздельном исполнении: IP67, защитная оболочка типа 4X

  • Дисплей/Настройка

    2-строчный дисплей с подсветкой, с нажимными кнопками
    Настройка посредством локального дисплея и управляющего ПО

  • Выходные сигналы

    3 выхода:
    0...20 мА (активный)/4...20 мА (активный/пассивный)
    Импульсный/частотный/релейный выход (пассивный)

  • Входные сигналы

    Входной сигнал состояния

  • Цифровая связь

    HART
    PROFIBUS PA

  • Источник питания

    16...62 В пост. тока
    85...260 В пер. тока (45...65 Гц)
    20...55 В пер. тока (45...65 Гц)

  • Сертификаты на взрывозащиту

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Другие сертификаты и нормативы

    Сертификат 3.1 на материалы, калибровка произведена на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR, SIL, морской сертификат
    PED, CRN, AD 2000
    3-A, FDA
    NACE MR0175/MR0103, PMI; тестирование сварки согласно EN, ASME,NORSOK

  • Безопасность изделия

    Маркировка CE, C-Tick, EAC

  • Функциональная безопасность

    Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511

  • Метрологические нормативы и сертификаты

    Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/ГОСТ Р МЭК 17025), NAMUR

  • Морские сертификаты и нормативы

    Морской сертификат

  • Сертификаты и нормативы по давлению

    PED, CRN, AD 2000

  • Сертификаты на материалы

    Материал 3.1

    NACE MR0175/MR0103, PMI; тестирование сварки согласно EN, ASME, NORSOK

  • Гигиенические сертификаты и нормативы

    3-A, EHEDG, FDA

Документы / руководства пользователя / программное обеспечение

Аксессуары / Запчасти

Nr
Order code
Specification
  • Новое поколение

Выберите рынок / регион
