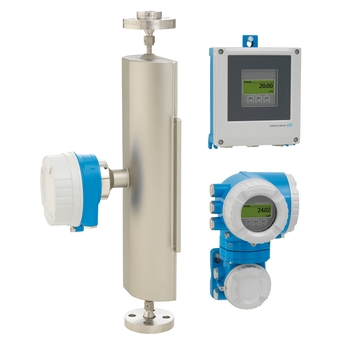

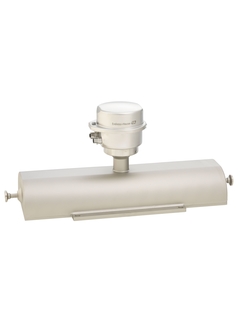

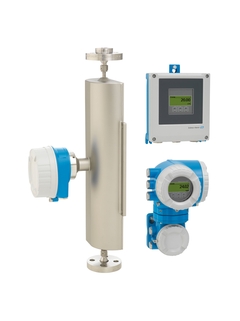

Proline Promass A 500 / 8A5B

std_productprofile_product_usp_7832.
Точное измерение малых объемов жидкостей и газов для непрерывного управления процессом.

Высочайшая безопасность процесса – самодренируемое исполнение измерительной трубы. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Простота монтажа, не требуются прямые участки до и после расходомера.
Номинальный диаметр: DN 1 ... 4 (¹⁄₂₄ ... ¹⁄₈"). Рабочее давление до 400 бар (5800 фунт/кв. дюйм). Рабочая температура среды до +205 °C (+401 °F).

Полный доступ к диагностическим данным и информации о процессе - разнообразные, свободно комбинируемые входы/выходы и полевые шины. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса - технология Heartbeat .
Раздельное исполнение с поддержкой до 4 входных/выходных сигналов. Сенсорный дисплей с подсветкой и поддержкой WLAN-подключения. Стандартный кабель между датчиком и преобразователем.

DN 1...4 (¹⁄₂₄...¹⁄₈")

Измерительная трубка: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022)
Соединение: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022); 1.4404 (316/316L)

Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, приведенная плотность, концентрация

Массовый расход (жидкость): ±0,10 %
Объемный расход (жидкость): ±0,10 %
Массовый расход (газ): ±0,50 %
Плотность (жидкость): ±0,0005 г/см³

0...450 кг/ч (0...16,5 фунт/мин)

PN 40, Класс 300, 20K, 400 бар (5800 фунт/кв. дюйм)

–50...+205 °C (–58...+401 °F)

Стандартное исполнение: –40...+60 °C (–40...+140 °F)
Опция: -50...+60 °C (-58...+140 °F)

1.4301 (304), стойкость к коррозии
Корпус клеммного отсека датчика (стандартный вариант): AlSi10Mg, с покрытием
Корпус клеммного отсека датчика (опция): 1.4301 (304); 1.4404 (316L)

AlSi10Mg, с покрытием; 1.4409 (CF3M) аналогично 316L; поликарбонат

Раздельное исполнение датчика (стандарт): IP66/67, защитная оболочка типа 4X
Раздельное исполнение датчика (опция): IP69. Раздельное исполнение преобразователя: IP66/67, защитная оболочка типа 4X

4‐строчный сенсорный дисплей с подсветкой (наружное управление)
Настройка посредством локального дисплея и управляющего ПО

4 выхода:
4...20 мА HART (активный/пассивный)
4...20 мА WirelessHART
4 .. 20 мА (активный/пассивный)
Импульсный/частотный/релейный выход (активный/пассивный)
Двойной импульсный выход (активный/пассивный)
Релейный выход

Входной сигнал состояния
Вход 4...20 мА

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

24 В пост. тока
100...230 В перем. тока
100...230 В перем. тока / 24 В пост. тока (безопасная зона)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

Маркировка CE, C-tick, EAC

Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511

Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Функция Heartbeat Technology соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2008 – Раздел 7.6 a (Аттестация TÜV SÜD)

CRN

Материал 3.1

3-A, EHEDG

std_productprofile_product_usp_7832.
Точное измерение малых объемов жидкостей и газов для непрерывного управления процессом.

Высочайшая безопасность процесса – самодренируемое исполнение измерительной трубы. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Простота монтажа, не требуются прямые участки до и после расходомера.
Номинальный диаметр: DN 1 ... 4 (¹⁄₂₄ ... ¹⁄₈"). Рабочее давление до 400 бар (5800 фунт/кв. дюйм). Рабочая температура среды до +205 °C (+401 °F).

Полный доступ к диагностическим данным и информации о процессе - разнообразные, свободно комбинируемые входы/выходы и полевые шины. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса - технология Heartbeat .
Раздельное исполнение с поддержкой до 4 входных/выходных сигналов. Сенсорный дисплей с подсветкой и поддержкой WLAN-подключения. Стандартный кабель между датчиком и преобразователем.

std_productprofile_product_usp_7832.
Точное измерение малых объемов жидкостей и газов для непрерывного управления процессом.

Высочайшая безопасность процесса – самодренируемое исполнение измерительной трубы. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Простота монтажа, не требуются прямые участки до и после расходомера.
Номинальный диаметр: DN 1 ... 4 (¹⁄₂₄ ... ¹⁄₈"). Рабочее давление до 400 бар (5800 фунт/кв. дюйм). Рабочая температура среды до +205 °C (+401 °F).

Полный доступ к диагностическим данным и информации о процессе - разнообразные, свободно комбинируемые входы/выходы и полевые шины. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса - технология Heartbeat .
Раздельное исполнение с поддержкой до 4 входных/выходных сигналов. Сенсорный дисплей с подсветкой и поддержкой WLAN-подключения. Стандартный кабель между датчиком и преобразователем.

DN 1...4 (¹⁄₂₄...¹⁄₈")

Измерительная трубка: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022)
Соединение: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022); 1.4404 (316/316L)

Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, приведенная плотность, концентрация

Массовый расход (жидкость): ±0,10 %
Объемный расход (жидкость): ±0,10 %
Массовый расход (газ): ±0,50 %
Плотность (жидкость): ±0,0005 г/см³

0...450 кг/ч (0...16,5 фунт/мин)

PN 40, класс 300, 20K, 400 бар (5800 psi)

–50...+205 °C (–58...+401 °F)

Стандартный вариант: -40...+60 °C (-40...+140 °F)
Опция: -50...+60 °C (-58...+140 °F)

1.4301 (304), стойкость к коррозии
Корпус клеммного отсека датчика (стандартный вариант): AlSi10Mg, с покрытием
Корпус клеммного отсека датчика (опция): 1.4301 (304); 1.4404 (316L)

AlSi10Mg, с покрытием; 1.4409 (CF3M), аналогичный 316L; поликарбонат

Датчик в раздельном исполнении (стандартный вариант): IP66/67, защитная оболочка типа 4X
Датчик в раздельном исполнении (опция): IP69. Преобразователь в раздельном исполнении: IP66/67, защитная оболочка типа 4X

4‐строчный сенсорный дисплей с подсветкой (наружное управление)
Настройка посредством локального дисплея и управляющего ПО

4 выхода:
4...20 мА HART (активный/пассивный)
4...20 мА WirelessHART
4...20 мА (активный/пассивный)
Импульсный/частотный/переключающий выход (активный/пассивный)
Двойной импульсный выход (активный/пассивный)
Релейный выход

Вход сигнала состояния
Вход 4...20 мА

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

24 В пост. тока
100...230 В перем. тока
100...230 В перем. тока / 24 В пост. тока (безопасная зона)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

Маркировка CE, C-Tick, EAC

Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно IEC 61511

Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Функция Heartbeat Technology соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2008 – Раздел 7.6 a (Аттестация TÜV SÜD)

CRN

3-A, EHEDG
