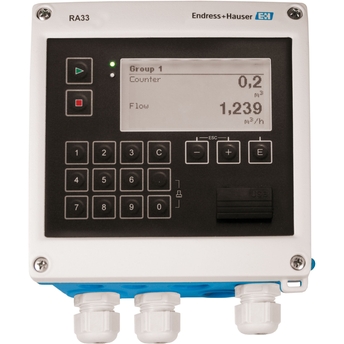

RA33
Batch Controller

RA33 - Batch Controller ©Endress+Hauser

Recording and controlling of batch operations

The Batch Controller RA33 is designed to record flow and control output signals for valves and pumps to ensure the exact dosing of predefined batch quantities. The measured volume can be corrected with the temperature/density compensation function. The filling process can be optimized with an automatic or fixed after-run correction. Mineral oils can be corrected according to the ASTM D1250-04 standard.

  • Преимущества

    • Fixed and automatic after-run correction for constant, extremely accurate results

    • Higher quality through fast and exact dosing

    • Optional volume correction for mineral oils as per ASTM D1250-04

    • Detailed logging of protocols (preset counter, volume counter,...

  • Область применения

    Recording and controlling of batch operations. Typical applications include:

    • Food industry

    • Chemical industry

    • Pharmaceutical industry

    • Oil & gas industry

Details

  • Принциип измерения

    Контроль дозаторов

  • Принцип измерения

    Контроллер дозирования

  • Функция

    Заполнение и дозирование

  • Расчеты

    Расчет объема

  • Количество точек применения

    1

  • Хранение данных

    Да

  • Стандарты расчета

    ASTM D1250-04

  • Связь

    RS232

    USB

    Ethernet

    Modbus TCP

    Modbus RTU

  • Питание

    Не определено

  • Питание по сигнальной цепи

    Низковольтное питание:

    100...230 В перем. тока (-15% / +10%)

    Питание малым напряжением:

    24 В пост. тока (-50% / +75%)

    24 В перем. тока (±50%)

  • Класс защиты

    IP65

  • Вход

    1 аналоговый (I) / импульсный (для расхода)

    1 ТС (для температуры)

    1 аналоговый (I) (для плотности)

    Электропитание 24 В пост. тока (+/-16%) по токовой цепи

  • Выход

    1 аналоговый/импульсный (активный)

    2 с открытым коллектором

  • Размеры (ШxВxГ)

    144 x 144 x 103,1 мм (5,67" x 5,67" x 4,06")

  • Настройка

    3 кнопки управления и 14 функциональных кнопок для управления дозированием или с помощью FieldCare

    Считывание архивных/зарегистрированных данных посредством программного обеспечения Field Data Manager (база данных SQL и интерфейс визуализации)

    возможность выбора языка

  • Дисплей

    Матричный ЖК-дисплей разрешением 160 x 80 с белой подсветкой

    Изменение цвета при аварийных событиях

    Активная площадь дисплея 70 x 34 мм

  • Функции программного обеспечения

    Расчет объема

    1- или 2-этапное управление

    Ручная и автоматическая коррекция превышения количества

    Коэффициент коррекции объема (VCF) в соответствии с ASTM D1250-04 для сырой нефти, продуктов переработки и смазочных масел

  • Сертификаты

    CE

    список UL

    CSA GP

  • Принциип измерения

    Контроль дозаторов

  • Функция

    Заполнение и дозирование

  • Сертификаты

    CE

    список UL

    CSA GP

  • Вход

    1 аналоговый (I) / импульсный (для расхода)

    1 РДТ (для температуры)

    1 аналоговый (I) (для плотности)

    Электропитание 24 В пост. тока (+/-16%) по сигнальной цепи

  • Выход

    1 аналоговый/импульсный (активный)

    2 с открытым коллектором

  • Рейленый выход

    2 реле

  • Внешнее питание/питание по сигнальной цепи

    Низковольтное питание:

    100...230 В перем. тока (-15% / +10%)


    Питание малым напряжением:

    24 В пост. тока (-50% / +75%), 24 В перем. тока (±50%)

  • Габаритные размеры

    144 x 144 x 103,1 мм

    (5,67" x 5,67" x 4,06")

  • Программное обеспечение (ПО)

    Расчет объема

    1- или 2-этапное управление

    Ручная и автоматическая коррекция превышения количества

    Коэффициент коррекции объема (VCF) в соответствии с ASTM D1250-04 для сырой нефти, продуктов переработки и смазочных масел

  • Настройка

    3 кнопки управления и 14 функциональных кнопок для управления при дозировании, а также управление посредством FieldCare

    Считывание архивных/зарегистрированных данных посредством программного обеспечения Field Data Manager (база данных SQL и интерфейс визуализации)

    Возможность выбора языка

  • Дисплей

    Матричный ЖК-дисплей разрешением 160 x 80 с белой подсветкой

    Изменение цвета при аварийных событиях

    Активная площадь дисплея 70 x 34 мм
