Система учета продукта
Tankvision NXA820

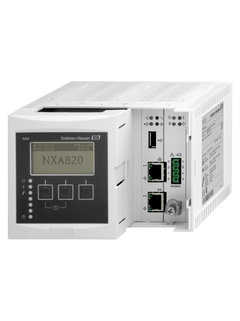

Tankvision NXA820 ©Endress+Hauser

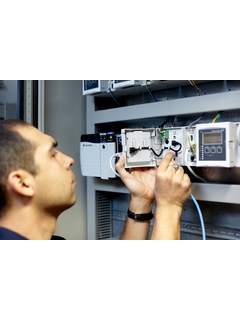

Tankvision NXA820 применение ©Endress+Hauser
  • Tankvision NXA820
  • Tankvision NXA820 применение

Получение данных от полевых приборов

Tank Scaner NXA820 считывает параметры с датчиков, установленных на резервуаре, и производит вычисления. Он является частью системы управления запасами резервуарного парка Tankvision. Работа осуществляется посредством стандартного веб-браузера, для нее не требуются специальное ПО или дорогостоящие лицензии. Tankvision базируется на распределенной архитектуре локальной вычислительной сети (ЛВС, LAN). Благодаря модульной конструкции эта система идеально подходит как для небольших резервуарных парков, так и для крупных нефтеперерабатывающих заводов с парками на сотни резервуаров.

  • Преимущества

    • Надежная промышленная операционная система со встроенным программным обеспечением гарантирует высокую стабильность и работоспособность.

    • Утверждено использование в коммерческом учете согласно сертификатам NMI и PTB

    • Модульная конструкция, возможность...

  • Область применения

    NXA820 считывает параметры с датчиков, установленных на резервуаре, и производит вычисления. Эта система идеально подходит как для небольших резервуарных парков, так и для крупных нефтеперерабатывающих заводов с парками на сотни резервуаров.

    • Температура...

Характеристики и спецификации

Назад

Details

  • Принцип измерения

    Радарный принцип измерения

  • Характеристики/Применение

    Сканер резервуаров

    Сбор данных с полевых приборов (15 резервуаров с протоколами Modbus или WM550 и 10 – с протоколом V1). Встроенный веб-сервер позволяет просматривать поступающие данные и расчетные значения в визуальной форме, а также настраивать прибор.

  • Принцип измерения

    Радарный принцип измерения

  • Функция

    Сканер резервуаров

    Сбор данных с полевых приборов (15 резервуаров с протоколами Modbus или WM550 и 10 – с протоколом V1). Встроенный веб-сервер позволяет просматривать поступающие данные и расчетные значения в визуальной форме, а также настраивать прибор.

  • Вход

    Modbus RS485; V1; WM550

  • Выход

    Ethernet; Сервер OPC DA (установленный на отдельном ПК)

  • Тип релейного выходного сигнала

    Реле состояния, коммутируемая мощность:

    – 25 В пост. тока, 100 Вт

    – 250 В перем. тока, 4 А, 1000 ВА

  • Питание

    Перем. ток: 90...250 В перем. тока

    Пост. ток: 10.5...32 В пост. тока

  • Размеры (ШxВxГ)

    150x104x140 мм (5,9x4,1x5,5 дюйма)

  • Конфигурация

    Посредством веб-сервера

Документы / руководства пользователя / программное обеспечение

  • Tankvision NXA820, NXA821, NXA822

    Inventory Management System with completely integrated software for operation via standard web browser

    Техническая Информация (TI)
  • Tankvision NXA820, NXA821, NXA822 Technical Information

    Inventory Management System with completely integrated software for operation via standard web browser

    Техническая Информация (TI)
  • Tankvision NXA820 OPC Server

    Operating Instructions User Manual

    Руководство по эксплуатации (BA)
  • Контролеры Tankvision NXA820, NXA821, NXA822

    Система управления запасами. Используется в качестве компонента системы коммерческого учета

    Руководство по эксплуатации (BA)
  • Tankvision NXA820, NXA821, NXA822

    Operating Instructions Operator Manual

    Руководство по эксплуатации (BA)
  • Tankvision NXA820, NXA821, NXA822

    Operating Instructions System Description

    Руководство по эксплуатации (BA)
  • Tankvision NXA820, NXA821, NXA822 Operating Instructions

    Inventory Management System with completely integrated software for operation via standard web browser

    Руководство по эксплуатации (BA)
  • Tankvision NXA820, NXA821, NXA822

    Description of Instrument Functions Inventory Control

    Руководство по эксплуатации (BA)
  • Tankvision NXA820, NXA821, NXA822 Operating Instructions

    Installation Instructions

    Руководство по эксплуатации (BA)
  • Electronics basic version and PC boards Installation Instructions

    Prosonic S FMU9x; Tankvision NXA20, NXA82x

    Руководство по монтажу (EA)
  • Terminal set Installation instruction

    NXA820, NXA821, NXA822

    Руководство по монтажу (EA)
  • Tankvision NXA820, NXA821

    NMi Test certificate TC7445 revision 7

    Сертификат (ZE)
  • Tankvision NXA820, NXA821

    PTB Bauartzulassung

    Сертификат (ZE)
  • Tankvision NXA820, NXA821, NXA822 Manufacturer Information for users regarding software updates (NE53)

    Software version V01.01.01

    Информация о производителе (MI)
  • Skład podatkowy mazutu - artykuł CE 04/2010

    System kontrolno-pomiarowy Endress+Hauser. Raportowanie i wizualizacja zbiorników mazutowni zgodnie z zarządzeniem Urzędu Regulacji Energetyki.

    Публикации (PU)
    03/12
    Польский
  • Tank Gauging

    Система коммерческого и оперативного учета продуктов в резервуарных парках.

    Брошюра об отраслевой компетенции (CP)
    07/15
    Русский
  • Tankvision

    Код продукта: NXA820- Номер декларации: HE_00857_01.17 Производитель Спецификация: RoHS

    Manufacturer Declaration
    Китайский
  • Tankvision

    Код продукта: NXA820-, NXA821-, NXA822- Номер декларации: EC12016A

    EU Declaration
    Английский
  • Tankvision

    Код продукта: NXA820-, NXA821-, NXA822-

    EU Declaration
    Немецкий , Английский , fr
  • Tankvision

    Код продукта: NXA820-, NXA821-, NXA822- Регион/Страна: Russia (Declaration of Conformity) Номер сертификата: RU D-DE.MO10.B.05286

    Miscellaneous
    Русский
  • Product Family: Tankvision

    Код продукта: NXA820-, NXA821- Регион/Страна: Europe Сертификационное агентство: NMI Номер сертификата: TC7445

    Metrology
    Английский , Голландский
  • Tankvision

    Код продукта: NXA820-, NXA821- Регион/Страна: Europe Сертификационное агентство: NMI Номер сертификата: TC7445

    Metrology
    Английский , Голландский
  • Tankvision

    Код продукта: NXA20-, NXA820-, NXA821- Регион/Страна: Europe Сертификационное агентство: PTB Номер сертификата: DE-16-M-PTB-0109

    Metrology
    Немецкий , Английский
  • Tankvision

    Код продукта: NXA820-, NXA821- Регион/Страна: France Номер сертификата: LNE-33376

    Metrology
    fr
  • Tankvision

    Код продукта: NXA820-, NXA821-, NXA822- Регион/Страна: Belarus Сертификационное агентство: BEL Номер сертификата: 11777

    Metrology
    Русский
  • Tankvision

    Код продукта: NXA820-, NXA821-, NXA822- Регион/Страна: Bulgaria Номер сертификата: AY-OTCU-107

    Metrology
  • Tankvision

    Код продукта: NXA820-, NXA821- Регион/Страна: Europe Сертификационное агентство: NMI Номер сертификата: TC7445R6

    Metrology
    Английский
  • Tankvision

    Код продукта: NXA820-, NXA821- Регион/Страна: Europe Сертификационное агентство: PTB Номер сертификата: PTB4.454-08.10

    Metrology
    Немецкий , Английский
  • Micropilot S, SYSTEM, Tankvision, TERMINALVISION

    Код продукта: FMR532-, FMR540-, NMS5-, NMS7-, NMT539-, NRF590-, NXA20-, NXA820-, NXA85- Регион/Страна: Russia (GOST) Сертификационное агентство: Rosstandart Номер сертификата: DE.C.29.004.A_66368

    Metrology
    Русский
