Преобразователь давления измерительный – Deltabar S FMD77

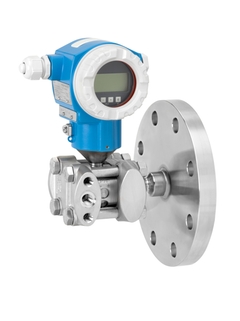

Deltabar FMD77: укороченный температурный изолятор, вертикальная конструкция ©Endress+Hauser

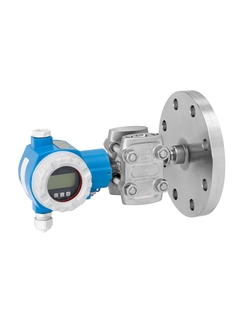

Deltabar FMD77 укороченный температурный изолятор, горизонтальная конструкция ©Endress+Hauser

Принцип измерения давления

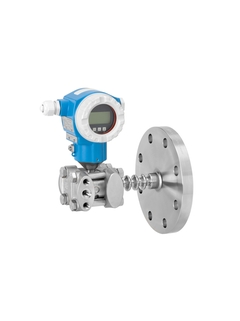

Deltabar FMD77 удлиненный температурный изолятор, вертикальная конструкция ©Endress+Hauser

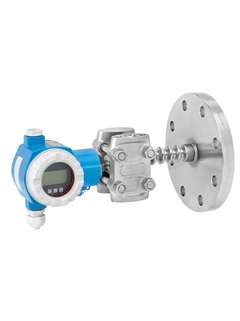

Deltabar FMD77 удлиненный температурный изолятор, горизонтальная конструкция ©Endress+Hauser

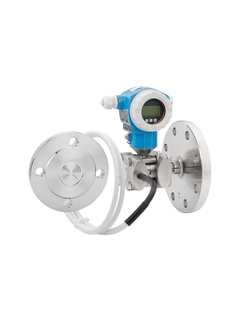

Deltabar FMD77 с двумя разделительными диафрагмами и капиллярами на стороне низкого давления ©Endress+Hauser

Преобразователь дифференциального давления с разделительной диафрагмой для измерения уровня

Преобразователь дифференциального давления Deltabar S FMD77 с металлическими мембранами имеет разделительную диафрагму со стороны камер высокого или низкого давления с капиллярами на стороне низкого давления . Наиболее широкого используется в промышленности для непрерывного измерения уровня жидкостей. Интегрированный модуль хранения данных HistoROM упрощает управление параметрами процесса и устройства. Разработан в соответствии с
IEC 61508 для использования в системах соответствующих функциональной безопасности SIL3.

  • Преимущества

    • Широкое разнообразие присоединений к процессу и материалов мембраны

    • Высочайшая степень безопасности благодаря газонепроницаемому уплотнению с возможностью использования в системах функциональной безопасности до SIL2/3, сертифицирован по
      IEC 61508

    • Простая...

  • Область применения

    Для измерения уровня, объема или массы жидкостей.

    • Присоединение к процессу: Резьба и фланцы

    • Температура процесса: -70 ... +400°C

    • Диапазон измерения: +100 мбар ... +16 бар (+1.5 to +240psi)

    • Погрешность: Стандартная ±0,1%, "Platinum" ±0.075%

    • Международные и...

Details

  • Принцип измерения

    Дифференциальное давление

  • Характеристики

    Цифровой преобразователь с металлическими измерительными измерительными диафрагмами, с уплотнением с одной стороны диафрагмы
    Модульная конструкция
    Длительная стабильность
    Вторичный защитный отсек
    Расширенные функции диагностики

  • Напряжение питания

    4...20 мА HART

    10,5...45 В пост. тока (исполнение для безопасных зон):

    Ex ia: 10,5...30 В пост. тока

    PROFIBUS PA:

    9...32 В пост. тока (исполнение для безопасных зон)

    FOUNDATION Fieldbus:

    9...32 В пост. тока (исполнение для безопасных зон)

  • Погрешность

    0,075% + влияние уплотнения диафрагмы

  • Длительная стабильность

    0,05% от верхнего значения диапазона в год
    0,125% - за 5 лет

  • Рабочая температура

    -40°C...400°C
    (-

  • Температура окружающей среды

    -50°C...85°C
    (-58°F...185°F)

  • Рабочий диапазон

    100 мбар...16 бар
    (40 дюймов вод. ст...240 psi)

  • Наименьший калибруемый шаг шкалы

    5 мбар (0,075 фунт/кв. дюйм)

  • Сопротивление вакуума

    50 мбар (0,73 psi)

  • Макс. ширина перенастройки диапазона измерения

    100:1

  • Макс. избыточное давление

    160 бар
    (2400 psi)

  • Присоединение к процессу

    Сторона низкого давления:
    1/4-18NPT
    RC1/4"
    Сторона высокого давления:
    Фланцы (DIN, ASME, JIS)

  • Материал мембраны процесса

    316L, AlloyC,

    Тантал,

    Золото-родий,

    PTFE

  • Материал прокладки

    Нет, приваренная разделительная диафрагма

  • Заполняющая жидкость:

    Силиконовое масло,

    Инертное масло,

    Растительное масло

    Низкотемпературное масло

    Высокотемпературное масло

  • Материал корпуса

    316L, литой алюминий

  • Связь

    4...20 мА HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Сертификаты/Разрешения

    ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, EAC

  • Сертификаты безопасности

    SIL
    WHG/Защита от перелива

  • Сертификаты на конструкцию

    NACE MR0175
    EN10204-3.1

  • Доп. информация

    функции диагностики

  • Принцип измерения

    Дифференциальное давление

  • Характеристики/Применение

    Цифровой преобразователь с металлической измерительной диафрагмой со специальным уплонением диафрагмы
    Модульная конструкция
    Длительная стабильность
    Повышенная надежность за счет функций самодиагностики
    Вторичная защитная оболочка

  • Питание / Коммуникация

    4...20 мА HART:
    10,5...45В DC
    Ex ia: 10,5...30В DC
    PROFIBUS PA /
    FOUNDATION Fieldbus:
    9...32В DC

  • Погрешность

    0,075% + влияние уплотнение диафрагмы

  • Длительная стабильность

    0,05% от верхнего значения диапазона в год

  • Температура окружающей среды

    -50°C...85°C
    (-58°F...185°F)

  • Рабочая температура

    -40°C...400°C

  • Рабочее давление абс. / макс. предел избыточного давления

    160бар

  • Диапазон измерения давления

    100мбар...16бар

  • Смачиваемые части

    Alloy C276
    316L
    Monel
    Тантал

  • Присоединение к процессу

    Сторона НД:
    1/4-18NPT
    RC1/4"
    Сторона ВД:
    Фланцы (DIN, ASME, JIS)

  • Макс. значение измерения

    160м для воды

  • Связь

    4...20 мА HART
    PROFIBUS PA
    FOUNDATION Fieldbus

  • Сертификаты/Нормативы

    ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, EAC

  • Сертификаты безопасности

    SIL

  • Сертификат по конструкции

    EN10204-3.1

    NACE MR0175, MR0103

  • Опции

    Модуль памяти HistoROM/M-Dat
    4х-строчный дисплей
    корпус из нержавеющей стали или алюминия
    Раздельное исполнение корпуса

  • Диапазон применения

    Измерительная ячейка:

    Металлическая сварная
