Преобразователь давления измерительный Deltabar M PMD55

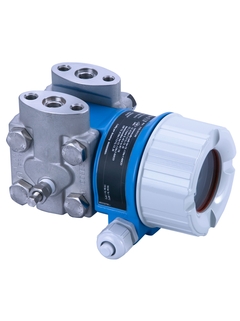

Deltabar PMD55 алюминиевый корпус ©Endress+Hauser

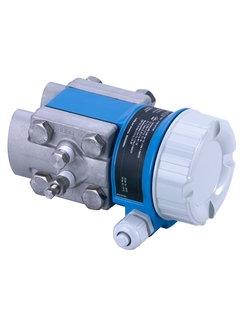

Deltabar PMD55 алюминиевый корпус ©Endress+Hauser

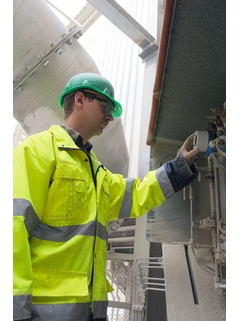

Deltabar PMD55 применение ©Endress+Hauser

Принцип измерения давления

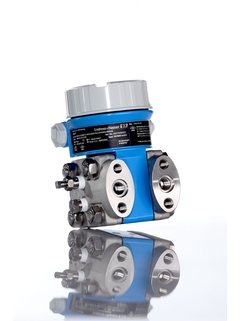

Фото Deltabar PMD55 ©Endress+Hauser

Преобразователь дифференциального давления с металлическими мембранами для измерения давления, уровня и расхода

Преобразователь дифференциального давления Deltabar M PMD55 с тензорезистивным сенсором и сварной металлической мембраной широко используется во всех отраслях промышленности для непрерывного измерения перепада давления жидкостей, пара и газов. Меню быстрой настройки с регулируемым диапазоном измерения обеспечивает простую пусконаладку, сокращает затраты и экономит время. SIL2 в соответствии с IEC 61508 / IEC 61511.

  • Преимущества

    • Простая пусконаладка через русифицированное меню локального дисплея по месту или с использованием доп. ПО (коммуникатора) по протоколам HART, PROFIBUS PA, FOUNDATION Fieldbus

    • Удобное переключение (замена) камер высокого и низкого давления через...

  • Область применения

    Для измерения уровня, объема или массы жидкостей, мониторинг дифференциального давления, например в фильтрах и насосах, а также измерение расхода жидкостей, паров и газов (объемного или массового) в сочетании с сужающими устройствами.

    • Присоединение к...

Details

  • Принцип измерения

    Перепад давления

  • Заголовок для изделия

    Цифровой преобразователь дифференциального давления с металлическими измерительными диафрагмами

    Компактная конструкция

    Модульные компоненты
    Длительная стабильность

  • Макс. погрешность измерения

    Стандартная калибровка0,1%

    Калибровка "PLATINUM" 0,075%

  • Макс. рабочее давление

    10 мбар...40 бар

    (0,15...580 psi)

  • Диапазон температур продукта

    Температурный градиент от рабочего давления

  • Дисплей/Настройка

    Опция

  • Выходные сигналы

    4...20 мА HART

  • Цифровая связь

    HART

  • Сертификаты на взрывозащиту

    ATEX, FM, CSA, IECEx, INMETRO, NEPSI, TIIS

  • Функциональная безопасность

    SIL

  • Сертификаты на материалы

    NACE MR0103

    NACE MR0175

    EN10204-3.1

  • Принцип измерения

    Дифференциальное давление

  • Характеристики/Применение

    Цифровой преобразователь с металлическими измерительными диафрагмами

    Компактная, модульная конструкция
    Длительная стабильность

  • Питание / Коммуникация

    4...20мА HART:

    11,5...45В DC

    Ex ia: 11,5...30В DC

  • Погрешность

    0,1%

    Калибровка "PLATINUM" 0,075%

  • Длительная стабильность

    0,05% ВПИ/год

    0,125% ВПИ/5 лет

  • Температура окружающей среды

    -40°C...85°C

  • Рабочая температура

    -40 °C...85 °C
    (-40 °F...185 °F)

  • Рабочее давление абс. / макс. предел избыточного давления

    160 бар

  • Диапазон измерения давления

    10мбар...40бар

  • Смачиваемые части

    316L

  • Присоединение к процессу

    1/4-18 NPT

  • Связь

    4...20мА HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Сертификаты/Нормативы

    ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI

  • Сертификаты безопасности

    SIL

  • Сертификат по конструкции

    EN 10204-3.1

    NACE MR0175, MR0103

    AD2000

  • Опции

    4х-строчный цифровой дисплей

    Алюминиевый корпус

  • Диапазон применения

    Измерительная ячейка:

    Металлическая приварная

  • Принцип измерения

    Перепад давления

  • Заголовок для изделия

    Цифровой преобразователь дифференциального давления с металлическими измерительными диафрагмами

    Компактная конструкция

    Модульные компоненты
    Длительная стабильность

  • Макс. погрешность измерения

    Стандартная калибровка0,1%

    Калибровка "PLATINUM" 0,075%

  • Макс. рабочее давление

    10мбар...40бар

  • Диапазон температур продукта

    Температурный градиент от рабочего давления

  • Дисплей/Настройка

    Опция

  • Выходные сигналы

    4...20 мА HART

  • Цифровая связь

    HART

  • Сертификаты на взрывозащиту

    ATEX, FM, CSA, IECEx, INMETRO, NEPSI, TIIS

  • Функциональная безопасность

    SIL

  • Сертификаты на материалы

    NACE MR0103

    NACE MR0175

    EN10204-3.1

  • Принцип измерения

    Перепад давления

  • Заголовок для изделия

    Цифровой преобразователь дифференциального давления с металлическими измерительными диафрагмами

    Компактная конструкция

    Модульные компоненты
    Длительная стабильность

  • Макс. погрешность измерения

    Стандартная калибровка0,1%

    Калибровка "PLATINUM" 0,075%

  • Макс. рабочее давление

    10мбар...40бар

  • Диапазон температур продукта

    Температурный градиент от рабочего давления

  • Дисплей/Настройка

    Опция

  • Выходные сигналы

    4...20 мА HART

  • Цифровая связь

    HART

  • Сертификаты на взрывозащиту

    ATEX, FM, CSA, IECEx, INMETRO, NEPSI, TIIS

  • Функциональная безопасность

    SIL

  • Сертификаты на материалы

    NACE MR0103

    NACE MR0175

    EN10204-3.1

  • Принцип измерения

    Дифференциальное давление

  • Характеристики

    Цифровой преобразователь с металлическими измерительными диафрагмами

    Компактная модульная конструкция
    Длительная стабильность

  • Напряжение питания

    4...20 мА HART

    11,5...45 В пост. тока (для безопасных зон):

    Ex ia: 11,5...30 В пост. тока

    PROFIBUS PA:

    9...32 В пост. тока (для безопасных зон)

    FOUNDATION Fieldbus:

    9...32 В пост. тока (для безопасных зон)

  • Погрешность

    стандартная калибровка 0.1%

    Калибровка "PLATINUM" 0,075%

  • Длительная стабильность

    0,05% ВПИ/год

    0,13% ВПИ/5 лет

    0.23% ВПИ/ 10 лет

  • Рабочая температура

    -40°C...85°C
    (-40°F...185°F)

  • Температура окружающей среды

    -40°C...85°C

  • Рабочий диапазон

    10 мбар...40 бар

    (0,15...580 psi)

  • Наименьший калибруемый шаг шкалы

    10 мбар (0,15 psi)

  • Макс. ширина перенастройки диапазона измерения

    20:1

  • Макс. избыточное давление

    на одной стороне:

    160 бар

    (2300 psi)

  • Присоединение к процессу

    1/4-18 NPT

  • Материал мембраны процесса

    316L, AlloyC,

  • Материал прокладки

    Viton, PTFE, EPDM, NBR

  • Заполняющая жидкость:

    Силиконовое масло,

    Инертное масло,

  • Материал корпуса

    Литой алюминий

  • Связь

    4...20 мА HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Сертификаты/Разрешения

    ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI

  • Сертификаты безопасности

    SIL

  • Сертификаты на конструкцию

    NACE MR0175

    EN10204-3.1
