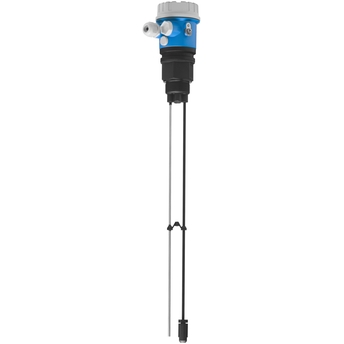

Уровнемер емкостной
Liquicap FMI21

Для непрерывного измерения уровня проводящих жидкостей

Liquicap FMI21 - бюджетный уровнемер со стержневым зондом. Применяется для измерения уровня проводящих жидкостей. Высококачественные материалы, не подверженные коррозии (углеволокно, нержавеющая сталь), позволяют применять прибор даже в агрессивных жидкостях (например, кислотах и щелочах). При использовании вместе с прибором Fieldgate FXA320 (удаленная передача данных с использованием интернет-технологий) Liquicap является идеальным решением для систем учета продуктов.

Определение
размеров
Цена после входа в систему и конфигурирования

Сравнить

Быстрый выбор

Выберите один из предложенных вариантов

<%label%>
-- selected coding

-- selected label
<%label%>
Требуется больше опций? Используйте индивидуальный конфигуратор для продолжения работы
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

Требуется больше опций? Используйте индивидуальный конфигуратор для продолжения работы
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

Дополнительные опции

Используйте индивидуальный конфигуратор для продолжения работы

или

Индивидуальная конфигурация

Выберите из всех возможных вариантов

Configure

Дополнительные компоненты

Активный барьер искрозащиты RN221N

Активный барьер с блоком питания для безопасного разделения токовых цепей 4…20 мA
Дополнительная информация
Сравнить
Источник питания RNS221

Блок питания для двух 2-проводных датчиков или преобразователей
Дополнительная информация
Сравнить
Gateway
for remote monitoring
Connect Sensor FXA30B

Battery-powered remote cellular monitoring of connected field devices
Дополнительная информация
Сравнить
Supply chain management
Online software
SupplyCare Hosting

Cloud-based inventory management platform for transparent information within the supply chain
Дополнительная информация
Сравнить

Преимущества
Безопасное и надежное измерение независимо от геометрии резервуара
Не требуется калибровка (датчик предварительно откалиброван и преднастроен в заводских условиях)
Высококачественные материалы, не подверженные коррозии (углеволокно, нержавеющая сталь),...

Развернуть
Безопасное и надежное измерение независимо от геометрии резервуара
Не требуется калибровка (датчик предварительно откалиброван и преднастроен в заводских условиях)
Высококачественные материалы, не подверженные коррозии (углеволокно, нержавеющая сталь), для использования в агрессивных жидкостях
В резервуаре нет движущихся частей
Бюджетное решение для непрерывного измерения уровня
Оптимизированное хранение прибора за счет возможности простого укорачивания стержней зонда на месте

Скрыть

Область применения
Прибор с заводской калибровкой 0...100% в соответствии с заказанной длиной зонда. При проводимости от 30 мкСм/см результаты измерений не зависят от значения диэлектрической проницаемости жидкости. Подходит для измерений в емкости.
Присоединение к...

Развернуть
Прибор с заводской калибровкой 0...100% в соответствии с заказанной длиной зонда. При проводимости от 30 мкСм/см результаты измерений не зависят от значения диэлектрической проницаемости жидкости. Подходит для измерений в емкости.
Присоединение к процессу: резьба
Рабочее давление: вакуум до 10 бар (вакуум до 145 фунт/кв. дюйм)
Диапазон измерения: до 2,5 м (8 футов)
Температура: -40...+100°C (-40...+212°F)
Международные сертификаты на применение во взрывоопасных зонах, предотвращение переполнения WHG

Скрыть

Характеристики и спецификации

Принцип измерения

Емкостной принцип измерения
Характеристики/Применение

Двухстержневой зонд
Сконфигурирован на заводе: 0%...100%
Высококачественные материалы, не подерженные коррозии (углеродное волокно, нержавеющая сталь)

Подходит для применения в агрессивных жидкостях (многие кислоты и щелочи)
Доп.информация

Предусмотрен набор для укорачивания зонда
Питание / Коммуникация

10 ... 30В DC
Погрешность

< 1%
Температура окружающей среды

-40 °C ... 70 °C
Рабочая температура

-40 °C ... 100 °C
Рабочее давление абс. / макс. предел избыточного давления

Вакуум ... 10 бар
Смачиваемые части

Стержень зонда:
316L/1.4404 / PP
Опция: углеволокно с покрытием PP
Присоединение к процессу

G 1½
NPT 1½
Длина датчика

Общая длина зонда 2.5 м
Макс. значение измерения

2.5 м
Связь

4 ... 20 мА
Сертификаты/Нормативы

ATEX, CSA, CSA C/US
Сертификаты безопасности

Защита от перелива WHG
Опции

Дисплей
Диапазон применения

Изменияющиеся свойства среды, проводимость среды < 3 0 мкСм/см

Высокая вязкость среды
> 2 000 cst

Развернуть
Скрыть

Документы / руководства пользователя / программное обеспечение

Загрузить тип

Фильтр

Liquicap T FMI21 Technical Information
Two-rod probe for continuous measurement in liquids

Техническая Информация (TI)
Weld-in adapter, process adapter and flanges
Level and pressure measurement

Техническая Информация (TI)
Liquicap T FMI21 Руководство по эксплуатации
Емкостный зонд для непрерывного измерения

Краткое руководство по эксплуатации (KA)

06/10

Немецкий , Английский , Испанский , fr , Итальянский , Голландский
Liquicap T FMI21
Approval No.: EG 04 016-a

ATEX II 3 G

Protection:

EEx nA IIC T6

Документация для взрывозащищенного оборудования (XA)
RFID TAG Certificate/Declaration of Conformity
ATEX:
II 2 G Ex ia IIC T6 Gb
II 2 D Ex ia IIIC T80°C Db;
IECEx:
Ex ia IIC T6 Gb
Ex ia IIIC T80°C Db
IECEx EPS 15.0042X; EPS 15 ATEX 1 1011 X

Сертификат (ZE)
Liquicap T FMI21
WHG

Allgemeine bauaufsichtliche Zulassung

Z-65.13-393 (DIBt)

Сертификат (ZE)
RFID TAG Special Documentation
RFID TAG
Special Documentation

Специальная документация (SD)
Catálogo Medición y Detección de nivel
Gama de productos para aplicaciones con líquidos y sólidos

Области применения (FA)

09/19

Испанский
Mesure de niveau
Aperçu des produits pour des applications dans des liquides et des
solides en vrac

Области применения (FA)

03/19

fr
Level measurement
Product overview for applications in liquids and bulk solids

Области применения (FA)

03/17

Английский
Level measurement
Product overview for applications in liquids and bulk solids

Области применения (FA)

03/17

Английский
Füllstandmesstechnik
Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern

Области применения (FA)

03/17

Немецкий
E-direct Produktcatalogus 2018-2019
High quality, low price

Каталоги Endress+Hauser (EC)

10/18

Голландский
Catalogue Produits E-direct 2019/2020 Français
La qualité Endress+Hauser à petit prix !

Каталоги Endress+Hauser (EC)

09/19

fr
E-direct Produktkatalog 2019/2020
Hohe Qualität zum kleinen Preis!

Каталоги Endress+Hauser (EC)

09/19

Немецкий
Liquicap T FMI21
Kontinuierliche Füllstandmessung, ausgeführt als Doppelstabsonde zur
kapazitiven kontinuierlichen Füllstandmessung

Тендерная документация

12/12

Немецкий
Overfill prevention / WHG / Calculation Tool Überfüllsicherung / WHG / Berechnungstool Windows 10 - Update >> Fixed view for prints / Ausdruck
Liquiphant FTL31/33; FTL50/50H/51/51C/51H; FTL70/71; FTL80/81/85
Nivotester FTC325, FTL325N/325P; FTW375W
Minicap FTC260/262
Liquicap FMI21; FMI51/52; FTI51/52
Liquipoint FTE31/33L

Конфигурация Программное обеспечение

Language neutral
Liquicap T
Код продукта: FMI21-
Номер декларации: HE_00801_01.17
Производитель Спецификация: RoHS

Manufacturer Declaration

Китайский
Liquicap T
Код продукта: FMI21-

EU Declaration

Немецкий , Английский , fr
Liquicap M, Liquicap T
Код продукта: FMI21-, FMI51-, FMI52-, FTI51-, FTI52-
Регион/Страна: China
Сертификационное агентство: ACMA
Номер сертификата: EC12009A

Miscellaneous

Английский
SYSTEM, Pumpenschutz, Nivotester FailSafe, Nivotester, Micropilot S, Micropilot, Liquipoint T, Liquipoint, Liquiphant T, Liquiphant S, Liquiphant M, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Levelflex, Floating Switch, Einstabsonde, Dreistabsonde, Doppelstabsonde
Код продукта: FTL70-, FTL51H-, FTL51C-, FTL51-, FTL50H-, FTL50-, FTL375P-, FTL33-, FTL325P-, FTL325N-, FTL31-, FTL260-, FTI52-, FTI51-, FTL71-, FTL80-, FTL81-, FTL825-, FTL85-, FTS20-, FTW23-, FTW31-, FTW32-, FTW325-, FTW33-, FTW360-, NMR81-, NMR84-, 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMR10-, FMR20-, FMR50-, FMR51-, FMR52-, FMR53-, FMR530-, FMR532-, FMR533-, FMR54-, FMR540-, FMR60-, FMR62-, FTC325-
Регион/Страна: Russia (Declaration of Conformity), Russia (TR CU)
Сертификационное агентство: EAC
Номер сертификата: RU D-DE.MO10.B.05531

Miscellaneous

Русский
SYSTEM, Pumpenschutz, Nivotester FailSafe, Nivotester, Micropilot S, Micropilot, Liquipoint T, Liquiphant T, Liquiphant S, Liquiphant M, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Levelflex, Floating Switch
Код продукта: FTL260-, FTL31-, FTL325N-, FTL325P-, FTL33-, FTL375P-, FTL50-, FTL50H-, FTL51-, FTL51C-, FTL51H-, FTL70-, FTL71-, FTL80-, FTL81-, FTL825-, FTL85-, FTS20-, FTW31-, FTW32-, FTW325-, FTW360-, NMR81-, NMR84-, FTI52-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMR10-, FMR20-, FMR50-, FMR51-, FMR52-, FMR53-, FMR530-, FMR532-, FMR533-, FMR54-, FMR540-, FMR60-, FMR62-, FTC325-, FTI51-
Регион/Страна: Russia (Declaration of Conformity), Russia (TR CU)
Сертификационное агентство: EAC
Номер сертификата: RU D-DE.MO10.B.05528

Miscellaneous

Русский
Liquicap M, Liquicap T, Solicap M, Solicap S
Код продукта: FMI21-, FMI51-, FMI52-, FTI51-, FTI52-, FTI55-, FTI56-, FTI77-
Регион/Страна: Russia (TR CU)
Сертификационное агентство: EAC
Номер сертификата: TC BY_112 11.01. TP020 003 137

Miscellaneous

Русский
Liquicap M, Liquicap T, Liquipoint T, Pumpenschutz
Код продукта: FMI21-, FMI51-, FMI52-, FTI51-, FTI52-, FTW31-, FTW32-, FTW360-
Регион/Страна: Russia (TR CU)
Сертификационное агентство: EAC
Номер сертификата: TC № RU D-DE.AL32.B.07215

Miscellaneous

Русский
Doppelstabsonde, Dreistabsonde, Einstabsonde, Liquicap M, Liquicap T, Liquipoint, Liquipoint T, Pumpenschutz
Код продукта: FTW360-, FTW33-, FTW32-, FTW31-, FTW23-, FTI52-, FTI51-, FMI52-, FMI51-, FMI21-, 11961Z-, 11375Z-, 11371-, 11363Z-, 11362Z-
Регион/Страна: Russia (TR CU)
Сертификационное агентство: EAC
Номер сертификата: TС RU D-DE.MU62.B.02537

Miscellaneous

Русский
Liquicap T
Код продукта: FMI21-
Регион/Страна: Germany
Сертификационное агентство: DIBt
Номер сертификата: Z-65.13-393

Overfill Prevention

Немецкий
Micropilot S, Liquiphant S, Levelflex, Micropilot, Liquiphant M, Minicap, Nivector, Prosonic M, Prosonic S, Prosonic T, Pumpenschutz, Solicap M, Solicap S, Soliphant M, Soliphant T, SYSTEM, Liquipoint T, Liquipoint, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Einstabsonde, Dreistabsonde, Doppelstabsonde
Код продукта: FTL51-, FMP54-, FMP52-, FMR52-, FMR54-, FMP57-, FMP55-, FMP51-, FMR51-, FMR57-, FMP53-, FMR56-, FMP56-, FMR53-, FMR50-, FMP50-, FMU41-, FMU42-, FTL51H-, FTL50H-, FMU43-, FMU44-, FTL51C-, FTL70-, FMU40-, FMI52-, FTL50-, FTL71-, FTM51-, FTI52-, FMR532-, FTL81-, FMI51-, FMR533-, FTI51-, FTL85-, FTM52-, FTL33-, FTL31-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC262-, FTC260-, FTL80-, FTM20-, FTM21-, FTM50-, FTW23-, FTW31-, FTW32-, FTW33-, FTW360-, NMR84-, NMR81-, 11263-, 11362Z-, 11363Z-, 11375Z-, 11961Z-, FDU90-, FDU91-, FDU91F-, FDU92-, FDU95-, FDU96-, FDU93-, FMI21-, FMU30-, FMR540-, FMR530-, FMR10-, FMR20-
Сертификационное агентство: TÜV

Pressure Equipment

Немецкий , Английский
Liquicap M, Liquicap T
Код продукта: FMI21-, FMI51-, FMI52-
Регион/Страна: Russia (GOST)
Сертификационное агентство: Rosstandart
Номер сертификата: DE.C.29.004.A № 30245

Metrology

Русский
Liquicap T
Код продукта: FMI21-
Регион/Страна: Canada, USA
Сертификационное агентство: CSA

Ordinary Location Product Safety

Английский

Развернуть
Скрыть

Аксессуары / Запчасти

???Показать как PDF???

Поиск

Фильтр

Order code

Specification

20
- Nr 20 Order code 52025605

  крышка F16 высок., прозрачн., уплотн.

  Крышка дисплея, прокладка EPDM. Применение: корпус полиэстер, FMI21, FMI51/FMI52, FMU30.

  Показать подробности Скрыть подробности
- Nr 20 Order code 52025606

  Крышка F16 серая, PBTP, прокладка

  Уплотнение EPDM. Область применения: Корпус F16, полиэстер, FMI21, FMI51/FMI52, FMU30, FTI51/FTI52/ FTI55/FTI56, FTI77, FTL50/FTL51/FTL51C/ FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTW31/FTW32.

  Показать подробности Скрыть подробности
21
- Nr 21 Order code 52004137

  уплотн. кольцо 71.0x3.55 EPDM, 5 штук

  Usage: cover, housing F16, Polyester.

  Показать подробности Скрыть подробности
30
- Nr 30 Order code 52025603

  Электронный модуль FEI20

  Непрерывный 2-проводной, 4-20мА. Применение: FMI21.

  Показать подробности Скрыть подробности
40
- Nr 40 Order code 52025604

  Цифровой дисплей с держателем

  4-символьный + 0-100% гистограмма. Держатель. Прозрачная крышка заказывается отдельно. Применение: FMI21.

  Показать подробности Скрыть подробности
55
- Nr 55 Order code 52025607

  Комплект распорок зонда, 5 шт.

  Применение: FMI21.

  Показать подробности Скрыть подробности
- Order code 52024300

  Набор для укорачивания зонда FMI21

  для Liquicap T

  Показать подробности Скрыть подробности
- Order code 71127760

  Защитная крышка корпуса F16

  Применение: FTL5x, FTL7x, FTL8x, FTM2x, FTM5x, FMI21,FMI5x, FTI5x, FTI7x, FTW3x, FDR56, FQR56, FTR20.

  Показать подробности Скрыть подробности
57
- Nr 57 Order code 52014047

  Упл.кольцо G1-1/2, 48x55 FA, 5 шт.

  Уплотнение DIN7603-A. Применение: присоединение к процессу, FMI21, FMI51/FMI52, FTI51/FTI52, FTI55, FTW31/FTW32, FMP51/FMP57, FMR60/FMR62/FMR67, Скользящая муфта G1-1/2 316L (52003665), 316L,3.1 (52011882), FTL51, FTL71,FTL81, AlloyC4 (52003666), FTL51, FTL71.

  Показать подробности Скрыть подробности
- Order code 52014146

  Монтажная гайка G1-1/2"

  Шестигранная, SW60. Применение: Liquipoint T, Liquicap T, Prosonic M FMU40, Prosonic T FMU30, FMR10/FMR20.

  Показать подробности Скрыть подробности

Развернуть
Скрыть

Ранняя версия
- T6667
- Double rod probe 11304Z

Примеры успешного применения

Новости
Приложение Operations от Endress+Hauser

Приложение Operations от Endress+Hauser предоставляет быстрый доступ к актуальной информации о продукции и устройствах, такой как код заказа, наличие, запасные части и общая информация о продукте.
Дополнительная информация

Новости
Нестабильные измерения в сепараторе аммиака?

Levelflex FMP – надежный уровнемер, предназначенный для использования в опасных жидкостях, таких как аммиак. Узнайте, как повысить стабильность и эффективность химического процесса.
Нестабильные измерения в сепараторе аммиака?

Новости
Как эффективно контролировать разделение на фракции?

Микроимпульсный уровнемер, в отличие от механических устройств,– комплексное решение для измерения уровня, которое способно эффективно контролировать разделение олефинов на фракции и предотвратить внеплановые простои.
Дополнительная информация
Предстоящие события
22.06.2020 - 26.06.2020
- Certified Training for PROFIBUS DP/PA Engineer
With the help of actual hands-on tasks you will learn how PROFIBUS fieldbus technology works in detail. At the end of the course you will be able to design and commission a PROFIBUS fieldbus network.

Уровнемер емкостной
Liquicap FMI21
