Преобразователь

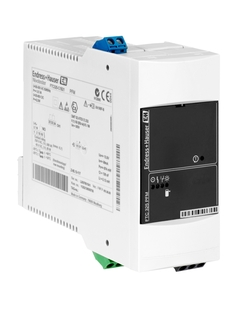

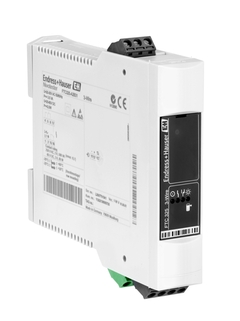

Nivotester FTC325

Преобразователь для датчика предельного уровня с искробезопасной сигнальной цепью (для подключения к емкостному датчику)

Nivotester FTC325 - преобразователь для датчика предельного уровня с искробезопасной сигнальной цепью (для подключения к емкостному датчику) Имеет компактный корпус для легкого серийного монтирования на стандартную DIN-рейку в шкафу.

Определение
размеров
Цена после входа в систему и конфигурирования

Сравнить

Быстрый выбор

Выберите один из предложенных вариантов

<%label%>
-- selected coding

-- selected label
<%label%>
Требуется больше опций? Используйте индивидуальный конфигуратор для продолжения работы
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

Требуется больше опций? Используйте индивидуальный конфигуратор для продолжения работы
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

Дополнительные опции

Используйте индивидуальный конфигуратор для продолжения работы

или

Индивидуальная конфигурация

Выберите из всех возможных вариантов

Configure

Преимущества
Искробезопасная сигнальная цепь (EEx ia IIC ) для применения во взрывоопасных зонах
Калибровка с помощью функциональных кнопок
Высокий уровень функциональной безопасности: надежная частотно-импульсная модуляция (ЧИМ) или трехпроводная технология,
реле с...

Развернуть
Искробезопасная сигнальная цепь (EEx ia IIC ) для применения во взрывоопасных зонах
Калибровка с помощью функциональных кнопок
Высокий уровень функциональной безопасности: надежная частотно-импульсная модуляция (ЧИМ) или трехпроводная технология,
реле с возможностью проверки
Компактный корпус для легкого монтирования на стандартную DIN-рейку шкафа
Сменные клеммные блоки для легкого подключения
Встроенное реле предельных значений

Скрыть

Область применения
Определение предельного уровня в резервуарах с жидкостями и бункерах с сыпучими средами. Для емкостных датчиков уровня, которые также могут применяться во взрывоопасных зонах категории ATEX II (1) GDЗащита от переполнения для резервуаров, содержащих...

Развернуть
Определение предельного уровня в резервуарах с жидкостями и бункерах с сыпучими средами. Для емкостных датчиков уровня, которые также могут применяться во взрывоопасных зонах категории ATEX II (1) GDЗащита от переполнения для резервуаров, содержащих горючие и негорючие жидкости, опасные при соприкосновении с водой, и защита насосов от сухого хода.
Двухточечное управление (Δs в 3-проводном варианте)
Температура окружающей среды: -20 ... +50°C
Международные сертификаты взрывозащиты, защита от перелива WHG

Скрыть

Характеристики и спецификации

Принцип измерения

Емкостной, сыпучие продукты
Характеристики/Применение

Преобразователь с искробезопасным сигналом
Калибровка запускается с помощью клавиш управления
Настраиваемая задержка срабатывания
2х-проводная схема подключения, ЧИМ
3х-проводная схема подключения
Монтаж на рейку:
Ширина: 45мм (ЧИМ
)Ширина: 22,5 мм
Доп.информация

Клавиши проверки/корректировки (ЧИМ)
Питание / Коммуникация

85В ... 253В AC

20В ... 60В DC
Температура окружающей среды

-20 °C ... 50 °C
Связь

2 релейных выхода
Сертификаты/Нормативы

ATEX, FM, CSA, TIIS, INMETRO
Сертификаты безопасности

Защита от перелива WHG

Развернуть
Скрыть

Принцип измерения

Емкостной, жидкие продукты
Характеристики/Применение

Преобразователь с искробезопасным сигналом
Калибровка запускается с помощью клавиш управления
Настраиваемая задержка срабатывания
2х-проводная схема подключения, ЧИМ
3х-проводная схема подключения
Монтаж на рейку:
Ширина: 45мм (ЧИМ
)Ширина: 22,5 мм
Настраиваемый гистрезис
Доп.информация

Клавиши проверки/корректировки (ЧИМ)
Питание / Коммуникация

85В ... 253В AC

20В ... 60В DC
Температура окружающей среды

-20 °C ... 50 °C
Связь

2 релейных выхода
Сертификаты/Нормативы

ATEX, FM, CSA, TIIS, INMETRO
Сертификаты безопасности

Защита от перелива WHG

Развернуть
Скрыть

Документы / руководства пользователя / программное обеспечение

Загрузить тип

Фильтр

Nivotester FTC325
Преобразователь

Техническая Информация (TI)
Nivotester FTC325 PFM Operating Instructions
Point level switch with intrinsically safe signal circuit for connection
to capacitance
sensors

Краткое руководство по эксплуатации (KA)

08/18

Немецкий , Английский , Испанский , fr , Итальянский , Голландский
Nivotester FTC 325 3-WIRE Operating Instructions
Point level switch with intrinsically safe signal circuit for connection
to capacitance
sensors

Краткое руководство по эксплуатации (KA)

08/18

Немецкий , Английский , Испанский , fr , Итальянский , Голландский
Nivotester FTC325 EAC: [Ex ia Ga] IIC [Ex ia Ga] IIB Указания по технике безопасности
Емкостное измерение уровня

Документация для взрывозащищенного оборудования (XA)
Safety Instructions Nivotester FTC625, FTC325 PFM
II (1) G [Ex ia Ga] IIC
II (1) D [Ex ia Da] IIIC
DMT 02 ATEX E 232

Документация для взрывозащищенного оборудования (XA)
Safety Instructions Nivotester FTC625, FTC325
[Ex ia Ga] IIC/IIB
TÜV 13.0903 X (INMETRO)

Документация для взрывозащищенного оборудования (XA)
Nivotester FTC625, FTC325 PFM
FM

Drawing No.: 960530-0070 A

Drawing Type: Control Drawing

Сертификат FM/CSA (ZD)
Nivotester FTC625, FTC325 PFM
CSA

Drawing No.: 960530-0071 B

Drawing Type: Installation Drawing

Сертификат FM/CSA (ZD)
Nivoster FTC325
Safety level limit switch, microprocessor-controlled, as plotter for
capacitive limit detection

Тендерная документация

09/06

us
Nivotester FTC325
Sicherheits- Füllstandgrenzschalter mikroprozessorgesteuert, als
Auswertegerät zur
kapazitiven Grenzstanderfassung

Тендерная документация

06/16

Немецкий
Overfill prevention / WHG / Calculation Tool Überfüllsicherung / WHG / Berechnungstool Windows 10 - Update >> Fixed view for prints / Ausdruck
Liquiphant FTL31/33; FTL50/50H/51/51C/51H; FTL70/71; FTL80/81/85
Nivotester FTC325, FTL325N/325P; FTW375W
Minicap FTC260/262
Liquicap FMI21; FMI51/52; FTI51/52
Liquipoint FTE31/33L

Конфигурация Программное обеспечение

Language neutral
Nivotester
Код продукта: FTC325-
Номер декларации: HE_00587_01.17
Производитель Спецификация: RoHS

Декларация производителя

Китайский
Nivotester
Код продукта: FTC325-

Декларация EU

Немецкий , Английский , fr
Nivotester
Код продукта: FTC325-, FTC625-

Декларация EU

Немецкий , Английский , fr
Liquiphant, Liquiphant FailSafe, Liquiphant M, Liquiphant S, Liquiphant T, Nivotester, Nivotester FailSafe
Код продукта: FTL85-, FTL825-, FTL81-, FTL80-, FTL71-, FTL70-, FTL51H-, FTL51C-, FTL51-, FTL50H-, FTL50-, FTL375P-, FTL330L-, FTL330H-, FTL33-, FTL325P-, FTL325N-, FTL31-, FTL260-, FTL20H-, FTL20-, FTC325-
Регион/Страна: Russia (TR CU)
Сертификационное агентство: EAC
Номер сертификата: TC № RU D-DE.AL32.B.07215

Прочее

Русский
Nivotester, Liquipoint, Nivotester FailSafe
Код продукта: FTC325-, FTL325N-, FTL325P-, FTL375P-, FTW325-, FTL825-
Регион/Страна: Russia (TR CU)
Сертификационное агентство: EAC
Номер сертификата: TС RU D-DE.MU62.B.02537

Прочее

Русский
SYSTEM, Pumpenschutz, Nivotester FailSafe, Nivotester, Micropilot S, Micropilot, Liquipoint T, Liquiphant T, Liquiphant S, Liquiphant M, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Levelflex, Floating Switch
Код продукта: FTL260-, FTL31-, FTL325N-, FTL325P-, FTL33-, FTL375P-, FTL50-, FTL50H-, FTL51-, FTL51C-, FTL51H-, FTL70-, FTL71-, FTL80-, FTL81-, FTL825-, FTL85-, FTS20-, FTW31-, FTW32-, FTW325-, FTW360-, NMR81-, NMR84-, FTI52-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMR10-, FMR20-, FMR50-, FMR51-, FMR52-, FMR53-, FMR530-, FMR532-, FMR533-, FMR54-, FMR540-, FMR60-, FMR62-, FTC325-, FTI51-
Регион/Страна: Russia (Declaration of Conformity), Russia (TR CU)
Сертификационное агентство: EAC
Номер сертификата: RU D-DE.MO10.B.05528

Прочее

Русский
Nivotester
Код продукта: FTC325-, FTL325N-, FTL325P-, FTW325-
Регион/Страна: Russia (TR CU)
Сертификационное агентство: EAC
Номер сертификата: TC BY_112 11.01. TP004 003 137

Прочее

Русский
SYSTEM, Pumpenschutz, Nivotester FailSafe, Nivotester, Micropilot S, Micropilot, Liquipoint T, Liquipoint, Liquiphant T, Liquiphant S, Liquiphant M, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Levelflex, Floating Switch, Einstabsonde, Dreistabsonde, Doppelstabsonde
Код продукта: FTL70-, FTL51H-, FTL51C-, FTL51-, FTL50H-, FTL50-, FTL375P-, FTL33-, FTL325P-, FTL325N-, FTL31-, FTL260-, FTI52-, FTI51-, FTL71-, FTL80-, FTL81-, FTL825-, FTL85-, FTS20-, FTW23-, FTW31-, FTW32-, FTW325-, FTW33-, FTW360-, NMR81-, NMR84-, 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMR10-, FMR20-, FMR50-, FMR51-, FMR52-, FMR53-, FMR530-, FMR532-, FMR533-, FMR54-, FMR540-, FMR60-, FMR62-, FTC325-
Регион/Страна: Russia (Declaration of Conformity), Russia (TR CU)
Сертификационное агентство: EAC
Номер сертификата: RU D-DE.MO10.B.05531

Прочее

Русский
Nivotester
Код продукта: FTC325-, FTC625-
Регион/Страна: Canada, USA
Сертификационное агентство: CSA
Категория: I,II,III/1/A,B,C,D,E,F,G
Защита: AIS

Взрывозащита

Английский
Nivotester
Код продукта: FTC325-
Регион/Страна: International (IECEx)
Сертификационное агентство: EXAM (DMT, BVS)
Защита: [Ex ia Da] IIIC, [Ex ia Ga] IIC

Взрывозащита

Английский
Nivotester
Код продукта: FTC325-, FTC625-
Регион/Страна: Europe (ATEX)
Сертификационное агентство: EXAM (DMT, BVS)
Категория: II (1) D, II (1) G
Защита: [Ex ia Da] IIIC, [Ex ia Ga] IIC

Взрывозащита

Немецкий , Английский
Nivotester
Код продукта: FTC325-
Регион/Страна: Japan
Сертификационное агентство: TIIS
Защита: [Ex ia] IIC

Взрывозащита

Японский
Nivotester
Код продукта: FTC325-
Регион/Страна: Europe (ATEX)
Сертификационное агентство: EXAM (DMT, BVS)
Категория: II (1) D, II (1) G
Защита: [Ex ia Da] IIIC, [Ex ia Ga] IIC

Взрывозащита

Немецкий , Английский
Nivotester
Код продукта: FTC325-, FTC625-
Регион/Страна: Brazil
Сертификационное агентство: INMETRO

Взрывозащита

Португальский
Einstabsonde, Elektronikeinsatz, Multicap T, Nivotester, Seilsonde, Silometer, Accessory
Код продукта: DC26TES-, EC37Z-, EC47Z-, FEC12-, FMC47Z-, FMC671Z-, FMC672Z-, FMX570Z-, FMX770-, FTC325-, FTC625-, HMC37Z-, HMC47Z-, HTC10E-, SIF100-, SIF110-, 11561Z-, 21561Z-, DC..11500Z-, DC11ES-, DC11TEN-, DC11TES-, DC12TE-, DC16ES-, DC16TEN-, DC16TES-, DC21ES-, DC21TEN-, DC21TES-, DC26ES-, DC26TEN-
Регион/Страна: Germany
Сертификационное агентство: DIBt
Номер сертификата: DIBTZ-65-13-117

Защита от перелива

Немецкий

Развернуть
Скрыть

Аксессуары / Запчасти

Поиск

Фильтр

Order code

Specification

- Order code

  No spare parts available.

  Показать подробности Скрыть подробности
- Order code

  Unit is not repairable.

  Показать подробности Скрыть подробности

Развернуть
Скрыть

Ранняя версия
- Transmitter FTC520Z
- Transmitter FTC521Z
- Transmitter FTC421
- Transmitter FTC422
- Transmitter FTC420N
