Микроволновый датчик предельного уровня
FDR50

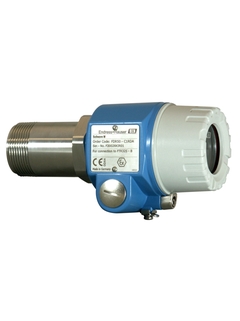

FDR50 в алюминиевом корпусе ©Endress+Hauser

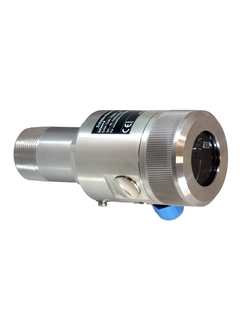

FDR50 в корпусе из нержавеющей стали ©Endress+Hauser
  • FDR50 в алюминиевом корпусе
  • FDR50 в корпусе из нержавеющей стали

Приемник для бесконтактного определения предельного уровня сыпучих материалов

Микроволновый барьер FDR50 использует принцип бесконтактного измерения для определения предельного уровня. Его можно устанавливать в контейнерах, трубопроводах, обычных скважинах или скважинах со свободным падением жидкости. Измерение может осуществляться снаружи через корпус контейнера, изготовленного из неметаллических материалов. Подходит в качестве переключателя уровня для контроля и учета всех типов сыпучих продуктов. Используется с излучателем FQR50.

Быстрый выбор

Выберите один из предложенных вариантов

  • <%message%>

FDR50
Подробнее Скрыть подробную информацию
Подробнее
Возврат к меню быстрого выбора
  • <%feature%>
    <%coding%>
    <%label%>
шт.
  • Дополнительные опции
Используйте индивидуальный конфигуратор для продолжения работы
или

Индивидуальная конфигурация

Выберите из всех возможных вариантов

Дополнительные компоненты

  • Преимущества

    • Высокая стабильность показаний благодаря настраиваемой чувствительности и индикатору мощности сигнала в приемнике

    • Механическая прочность обеспечивает снижение расходов на протяжении всего жизненного цикла продукта. Отсутствие износа, длительный...

  • Область применения

    К типичным сыпучим продуктам относятся: древесные опилки, древесная пыль или мука; штукатурка, цемент, зола; измельченная бумага или картон; гравий, песок, любые сухие порошки; мешки, коробки.

    • Присоединение к процессу: Резьба

    • Температура окружающей среды...

Характеристики и спецификации

Назад

Details

  • Принцип измерения

    Микроволновый барьер

  • Характеристики/Применение

    Микроволновый ресивер

  • Температура окружающей среды

    -20 °C ... 70 °C

  • Рабочая температура

    Для наружных волн (бесконтактных): любая
    Для внутренних волн (контактных):

    -20°C...70°C

  • Рабочее давление абс. / макс. предел избыточного давления

    Для наружных волн (бесконтактных): любое
    Для внутренних волн (контактных):

    0.8 бар абс ... 4,8 бар абс

  • Мин. плотность измеряемого продукта

    Плотность продукта: >10 г/л

  • Смачиваемые части

    Внутренняя конструкция: Алюминиц, PTFE
    Или: бесконтактное измерение

  • Присоединение к процессу

    1-1/2" G + NPT
    При бесконтактном измерении/наружном монтаже контейнер должен быть металлическим

  • Гигиеническое присоединение к процессу

    При наружных волнах(бесконтактное измерение)

  • Связь

    Преобразователь: реле, DPDT

  • Сертификаты/Нормативы

    ATEX

    IECEx

  • Опции

    Фланцевое присоединение

  • Компоненты

    Излучатель: FQR50
    Преобразователь: FTR325

  • Замена

    Soliwave FDR57

  • Диапазон применения

    Плотность продукта: <10г/л

Документы / руководства пользователя / программное обеспечение

  • Technical Information Soliwave FQR50 / FDR50

    Non-contact, non-wearing detection of bulk solids of all kinds

    Техническая Информация (TI)
  • Operating instructions Soliwave FQR 50 / FDR 50

    Microwave barrier

    Краткое руководство по эксплуатации (KA)
    08/16
    Немецкий , Английский , Испанский , fr , Итальянский , Голландский
  • Soliwave M FQR50, FDR50 Nivotester FTR325

    Approval No.: IECEx BVS 09.0007X


    Zone 0/1 Ex ia IIC T4,

    Ex iaD 20/21 IP66 T98°C

    [Zone 0] [Ex ia] IIC,

    [Ex iaD]

    Документация для взрывозащищенного оборудования (XA)
  • Soliwave M FQR50, FDR50

    Approval No.: DMT 03 ATEX E 053


    ATEX II 1/2 D IP66 T 102°C

    Документация для взрывозащищенного оборудования (XA)
  • Soliwave M FQR50, FDR50

    Approval No.: BVS 07 ATEX E 148 X


    ATEX II 1/2 G
    Protection: Ex ia IIC T4

    ATEX II 1/2 D Ex iaD 20/21 IP66 T 98°C

    Документация для взрывозащищенного оборудования (XA)
  • Catálogo Medición y Detección de nivel

    Gama de productos para aplicaciones con líquidos y sólidos

    Области применения (FA)
    09/19
    Испанский
  • Mesure de niveau

    Aperçu des produits pour des applications dans des liquides et des
    solides en vrac

    Области применения (FA)
    03/19
    fr
  • Level measurement

    Product overview for applications in liquids and bulk solids

    Области применения (FA)
    03/17
    Английский
  • Füllstandmesstechnik

    Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern

    Области применения (FA)
    03/17
    Немецкий
  • Level measurement

    Product overview for applications in liquids and bulk solids

    Области применения (FA)
    03/17
    Английский
  • Process automation worth its weight in gold

    Memosens pH sensors improve processes at Agnico Eagle

    Примеры успешного применения (CS)
    07/16
    Английский
  • Prozessautomatisierung, die Gold wert ist

    Memosens pH-Sensoren verbessern Prozesse bei Agnico Eagle

    Примеры успешного применения (CS)
    07/16
    Немецкий
  • L’automatisation des process vaut son pesant d’or

    Memosens Les sondes de pH améliorent les process chez Agnico Eagle

    Примеры успешного применения (CS)
    07/16
    fr
  • Soliwave M

    Код продукта: FDR50-, FQR50-
    Номер декларации: BVS07ATEX E148X

    EU Declaration
    Немецкий , Английский , fr
  • Nivotester, Soliwave M

    Код продукта: FDR50-, FQR50-, FTR325-
    Сертификационное агентство: BVS

    Explosion Protection
    Немецкий , Английский
  • Nivotester, Soliwave M

    Код продукта: FTR325-, FQR50-, FDR50-
    Регион/Страна: International, International (IECEx)
    Сертификационное агентство: EXAM (DMT, BVS)

    Explosion Protection
    Английский

Аксессуары / Запчасти

Nr
Order code
Specification

  • Новое поколение

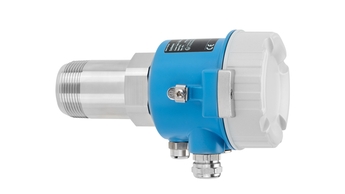

    • Soliwave FDR57

      Soliwave FDR57

      Когда применение контактных способов измерения ограничено, решением может стать прибор FQR57/FDR57. FDR57 используется для индикации предельного уровня и потока сыпучих продуктов, управления и учета, обеспечивает бесконтактное измерение.
