Микроволновой барьер

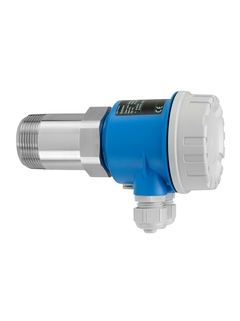

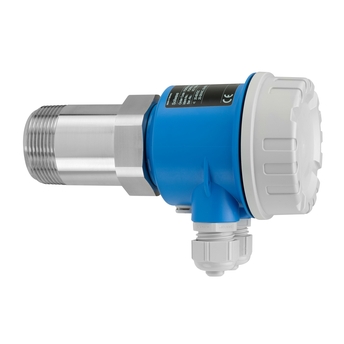

Soliwave FQR56

Soliwave FQR56 ©Endress+Hauser

Излучатель для бесконтактного точечного измерения уровня сыпучих материалов

Микроволновый барьер FQR56 обеспечивает определение предельного уровня на основе бесконтактного метода. Его можно устанавливать в контейнерах, трубопроводах, обычных скважинах или скважинах со свободным падением жидкости. Измерение может осуществляться снаружи через корпус контейнера, изготовленного из неметаллических материалов. Подходит в качестве переключателя уровня для контроля и учета всех типов сыпучих продуктов. Используется вместе с приемником Soliwave FDR56.

  • Преимущества

    • Высокая достоверность измерений благодаря монтажу заподлицо и возможности бесконтактного измерения, а также индикации мощности сигнала на приемнике

    • Устойчивость к механическим воздействиям обеспечивает экономию на протяжении всего жизненного цикла...

  • Область применения

    Типичные сыпучие продукты: древесные опилки, древесная пыль или мука; гипс, цемент, зола, измельченная бумага или картон, гравий, песок, любые сухие порошки, пакеты и коробки.

    • Присоединение к процессу: Резьба

    • Температура окружающей среды: -40 ... +70°C

    • ...

Details

  • Принциип измерения

    Микроволновый барьер

  • Характеристики/Применение

    Преобразователь

    Бесконтактное определение предельного уровня и контроль расхода

    Обнаружение, подсчет и позиционирование объектов

    Мониторинг точек передачи материалов

    Обнаружение и анализ отложений и загрязнений


    Монтаж:

    Бесконтактный монтаж (окно для передачи) или фронтальный монтаж заподлицо (контактное соединение)

  • Доп.информация

    Диапазон измерений: макс. 100 м

  • Питание / Коммуникация

    85 ... 253 В перем. тока

    20 ... 30 В пост. тока/ 20 ... 60 В перем. тока

  • Температура окружающей среды

    -40 °C ... +70 °C

    (-40 °F ... +158 °F)

  • Рабочая температура

    Бесконтактный монтаж: любой

    Внутри установки:

    -40 °C...+70 °C (-40 °F...+158 °F)

    С ВТ-адаптером:

    до +450 °C (+842 °F)

  • Рабочее давление абс. / макс. предел избыточного давления

    Бесконтактный монтаж: любой

    Внутри установки:

    0,5...6,8 бар (7,2...99 psi) абс.

    С ВД-адаптером:

    до +21 bar (+305 psi) абс.

  • Мин. плотность измеряемого продукта

    Плотность: > 10 г/л

  • Смачиваемые части

    Бесконтактный монтаж:
    отсутствуют смачиваемые части

    Внутри установки:

    316Ti или алюминий;

    PTFE или керамика

  • Присоединение к процессу

    1-1/2" R, 1-1/2" G, 1-1/2" NPT

  • Гигиеническое присоединение к процессу

    Бесконтактный монтаж

  • Сертификаты/Нормативы

    ATEX, CSA C/US, IEC Ex

  • Сертификат по конструкции

    EN10204-3.1

  • Опции

    Смотровое окошко

    Переходник для высоких температур

    Переходник для высокого давления

    Монтажный кронштейн

    FAR50, FAR51, FAR52, FAR53, FAR54, FAR55

  • Компоненты

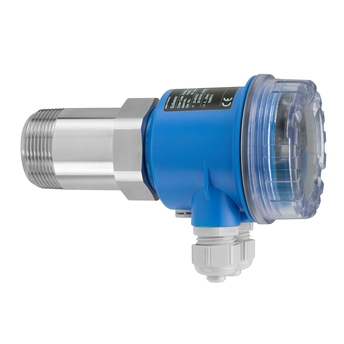

    Трансивер: FDR56

  • Диапазон применения

    Доля твердых частиц: < 10 г/л
