Преобразователь давления измерительный
Cerabar PMP23

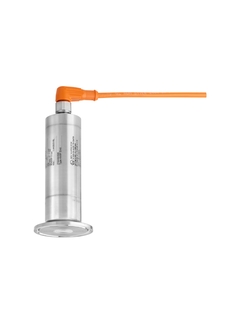

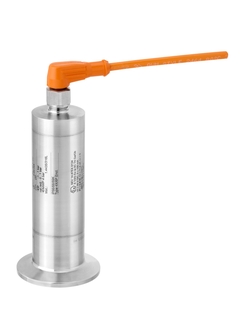

Cerabar PMP23 ©Endress+Hauser
Cerabar PMP23 ©Endress+Hauser

Cerabar PMP23: Составная часть ассортимента эффективного оборудования для стандартных областей применения — Liquiphant, Liquipoint, Cerabar, Ceraphant

Принцип измерения давления

Бюджетный преобразователь давления с полностью сварной конструкцией для пищевой промышленности и производства напитков

Cerabar PMP23 — бюджетный компактный преобразователь абсолютного или избыточного давления. Используемая в нем тензорезистивная измерительная ячейка с устанавливаемой заподлицо мембраной из стали 316L специально предназначена для отраслей с повышенными гигиеническими требованиями. PMP23 оснащается различными присоединениями к процессу с сертификатами EHEDG и 3-A, материалы соответствуют требованиям FDA. Прибор соответствует требованиям EG1935/2004, имеет класс защитного исполнения IP69, опциональный интерфейс IO-Link и сертификаты взрывозащиты. Настраиваемые диапазоны измерения до 40 бар.

  • Преимущества

    • Простые и быстрые операции установки и настройки на месте эксплуатации благодаря исключительно компактной конструкции и настраиваемым диапазонам измерения

    • Полностью сварные присоединения к процессу для максимальной безопасности технологических процессов...

  • Область применения

    Преобразователь давления для измерения абсолютного или избыточного давления в газах и жидкостях.

    • Присоединения к процессу: гигиенические соединения с установкой заподлицо, резьбовые соединения с установкой заподлицо

    • Температура процесса: -10°C...+100°C и...

Details

  • Принцип измерения

    Абсолютное и избыточное давление

  • Характеристики

    Экономически эффективный преобразователь давления, тензорезистивный датчик с металлической измерительной диафрагмой для гигиенических областей применения

  • Напряжение питания

    10...30 В пост. тока

  • Погрешность

    0.3 %

  • Длительная стабильность

    0,2% ВПИ/год

  • Рабочая температура

    -10 °C...+100 °C

    (+14 °F...+212 °F)

    +135 °C в течение 1 ч

    (+275 °F в течение 1 ч)

  • Температура окружающей среды

    -40 °C...+85 °C
    (-40 °F...+185 °F)

  • Рабочий диапазон

    +400 мбар...+40 бар
    (+6 psi...+600 psi)

  • Макс. избыточное давление

    160 бар (2400 фунт/кв. дюйм)

  • Присоединение к процессу

    Резьба:

    G1, M24

  • Гигиеническое присоединение к процессу

    DIN11851,
    Зажим,
    SMS,
    Varivent,
    Универсальный переходник

  • Связь

    4...20 мА

    IO- Link

  • Сертификаты/Разрешения

    ATEX, FM, CSA, IEC Ex, NEPSI, EAC

  • Сертификаты на конструкцию

    Отчет о заключительной проверке EN 10204-3.1

    Очистка от масла и смазки

    Измерение шероховатости поверхности

  • Гигиенические сертификаты

    3A, EHEDG

    EG1935/ 2004

  • Принцип измерения

    Абсолютное и избыточное давление

  • Характеристики/Применение

    Экономически эффективный преобразователь давления, пьезорезистивный датчик с металлической измерительной диафрагмой, для гигиенических областей применения

  • Питание / Коммуникация

    10…30 В пост. тока

  • Погрешность

    0,3%

  • Длительная стабильность

    0,2% ВПИ / год

  • Температура окружающей среды

    -40...+85°C

    (-40...+185°F)

  • Рабочая температура

    -10...+100 °C

    (+14...+212 °F)

    135 °C в течение 1 ч

    (275 °F в течение 1 ч)

  • Рабочее давление абс. / макс. предел избыточного давления

    160 бар (2400 psi)

  • Диапазон измерения давления

    400 мбар...+40 бар

    (6...+600 фунт/кв. дюйм)

  • Присоединение к процессу

    Резьба:

    G1, M24

  • Гигиеническое присоединение к процессу

    DIN11851,

    Зажим,

    SMS,

    Varivent,

    Универсальный переходник

  • Связь

    4...20 мА

    IO- Link

  • Сертификаты/Нормативы

    ATEX, FM, CSA, IEC Ex, NEPSI, EAC

  • Сертификат по конструкции

    EN 10204-3.1

    Отчет о заключительной проверке

    Очищено от масла и смазки

    Измерение шероховатости поверхности

  • Гигиенические сертификаты

    3A, EHEDG

    EG1935/ 2004

Документы / руководства пользователя / программное обеспечение

Аксессуары / Запчасти

Nr
Order code
Specification
    • Order code 52024267

      EPDM упл.кольца для переходника M24

      5x уплотнительное кольцо 15.54x2.62мм FDA, 3A соответств. Применение: PTC31, PTP31/PTP35, PTP33B, PMP23, FTL33, FTW23/FTW33, переходник M24.

    • Order code 71100719

      Уплотнения из EPDM, 5 шт

      Уплотнение, универсальное. Применение: FMB50, FMB70, PMC51, PMP23.

    • Order code 71280349

      Стержень клапана ISO4400 NPTF1/2, 4-пол.

      Состоит из: стержневой коннектор, болт, уплотнение, кольцо стержня клапана, кольцевой переходник. Применение: FTL31/FTL33, FTW33, PMC11/PMC21, PMP11/PMP21/PMP23.

    • Order code 214880-0002

      Weld-in adapter UNI D65, 316L

      Flush mount process connection. Core hole: 65mm. Material: 316L. Seal: silicone profile gasket. FDA, EHEDG, 3-A compliant. Usage: FMB50, FMB70, FMD71/FMD78, FMI51/FMI52, FMP52, FTI51/FTI52, PMC51, PMP23, PMP55, PMP75.

    • Order code 52001051

      Приварной адаптер G1, d=60, 316L

      Присоединение к процессу заподлицо. Материал: 316L. Уплотнение: силиконовое уплотнительное кольцо. Соответствие FDA, EHEDG, 3-A. Применение: FTL260/FTL20/FTL20H/FTL330H/FTL330L, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL31/FTL33, FTW23/FTW33, FMI51/FMI52, FTI51/FTI52, PMP135, PMP23, PTP35, PMP51, PTP33B, TM401/TM411, TMR35.

    • Order code 52005087

      Приварной адаптер G1, 316L

      Присоединение к процессу заподлицо. Материал: 316L. Применение: PMP135, PTP35, PMP51, PMP23, PTP33B. При установке использовать заглушку

    • Order code 52006262

      Приварной адаптер UNI D85, 316L

      Присоединение к процессу - заподлицо. Кольцевое отверстие: 85мм. Материал: 316L. Уплотнение: профильная силиконовая прокладка. Применение: FMI51/FMI52, FTI51/FTI52, FMP52, FMB70,FMB50, FMD78, FMD71, PMC51, PMP55, PMP75, PMP23.

    • Order code 52010173

      Приварной адаптер UNI D85, 316L, 3.1

      Присоединение к процессу - монтаж заподлицо. Отверстие: 85 мм. Материал: 316L. Уплотнение: силиконовая профильная прокладка. Соответствие FDA, EHEDG, 3-A. Свид-во о проверке EN10204-3.1 на материал. Применение: FMI51/FMI52, FTI51/FTI52, FMP52, FMB50, FMB70, FMD71, FMD78, PMC51, PMP23, PMP55, PMP75.

    • Order code 52010174

      Приварной адаптер UNI D65, 316L, 3.1

      Присоединение к процессу - монтаж заподлицо. Отверстие: 65 мм. Материал: 316L. Уплотнение: силиконовая профильная прокладка. Соответствие FDA, EHEDG, 3-A. Свид-во о проверке EN10204-3.1 на материалы. Применение: FMI51/FMI52, FTI51/FTI52, FMP52, FMB70, FMB50, FMD71, FMD78, PMC51, PMP23, PMP55, PMP75.

    • Order code 52011896

      Приварной адаптер G1, d=60, 316L, 3.1

      Присоединение к процессу заподлицо. Материал: 316L. Свидетельство о проверке материалов EN10204-3.1. Уплотнение: силиконовое уплот.кольцо. Соответствие FDA, EHEDG, 3-A. Применение: FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL260/FTL20H, FTL31/FTL33, FTL80/FTL81, FTW23/FTW33, FMI51/FMI52, FTI51/52, PMP23, PMP51, PMP135, PTP35, PTP33B, TM401/TM411, TMR35.

    • Order code 71041381

      Приварной адаптер M24 D65, 316L

      Присоединение к процессу заподлицо. Отверстие: 65мм. Материал: 316L. Уплотнение: EPDM уплотнительное кольцо Соответствие FDA, EHEDG, 3-A. Применение: FMP53, FTL33, FTW23/FTW33, PMP23, PTP33B.

    • Order code 71041383

      Сварной адаптер M24 D65, 316L, 3.1

      присоединение к процессу - монтаж "заподлицо" Отверстие: 65мм. Материал: 316L. Свидетельство о проверке EN10204-3.1 на материалы. Уплотнение: EPDM уплот.кольцо. FDA, EHEDG, 3-A соответствие. Применение: FMP53, FTL33, FTW23/FTW33, PMP23, PTP33B.

    • Order code 52005272

      Заглушка для сварной горловины G1

      Избегать любых деформаций горловины 52005087 / 52010171 во время сварки Применение: PMP135, PTP35, PMP51.

    • Order code 71114210

      Сварная заглушка, адаптер UNI D65/D85

      Материал: медь. Инструмент для предотвращения деформации во время сварки приварного адаптера UNI 6" 52006262/52010173 и 214880-0002/52010174.

    • Order code 52023572

      Силиконововые прокладки, 5 шт.

      Прокладки для промышленного применения, универсальные, одобренные FDA материалы. Область применения: FMB50, FMB70, FMI51/FMI52, FTI51/FTI52/FTI55, PMC51.

    • Order code 52023994

      Переходник M24 Clamp 1...1 1/2", 316L

      Внутренняя резьба M24 Материал: 316L. Уплотнение: EPDM 15,54x2,62 мм Соответствие EHEDG, 3-A Применение: FTL33, FTW23/FTW33, PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 52023995

      Переходник M24 Clamp 2", 316L

      Внутренняя резьба M24 Материал: 316L. Уплотнение: EPDM 15,54x2,62 мм Соответствие EHEDG, 3-A Применение: FTL33, FTW23/FTW33, PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 52023996

      Переходник M24 Variv.F DN32 PN40,316L

      M24 внутренняя резьба. Материал: 316L. Уплотнение: EPDM 15,54x2,62мм. Соответствие FDA, EHEDG, 3-A. Применение: FTL33, FTW23/FTW33, PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 52023997

      Переходник M24 Variv. N DN50 PN40,316L

      M24 внутренняя резьба. Материал: 316L. Уплотнение: EPDM 15,54x2,62мм. Соответствие FDA, EHEDG, 3-A. Применение: FTL33, FTW23/FTW33 PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 52010171

      Приварной адаптер G1, 316L, 3.1

      Присоед. к процессу - монтаж заподлицо Материал: 316L. Свидетельство о проверке EN10204-3.1 на материалы. Применение: PMP135, PMP51, PMP23, PTP35, PTP33B. При установке использовать заглушку

    • Order code 52014472

      Уплот.кольцо 28.17x3.53 VMQ, FDA, 5шт

      Материал: силикон VMQ 70. Применение: приварной адаптер G1 (52001051), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL20/FTL20H/FTL260/FTL330L/FTL330H, FTL31/FTL33, FTW33, FMI51/FMI52/FTI51/FTI52, PMP135, PTP35, PMP23. Приварной адаптер G1, 3.1 (52011896), FTL50/FTL50H/FTL51/FTL51C/FTL51H, PMP135, PTP35,PMP23. Скользящая муфта, Soliphant T.

    • Order code 52023998

      Переходник M24 DIN11851 DN50, 316L

      M24 внутренняя резьба. Материал: 316L. Уплотнение: EPDM 15,54x2,62мм. Соответствие FDA, EHEDG, 3-A. Применение: FTL33, FTW23/FTW33, PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 52023999

      Переходник M24 DIN11851 DN40, 316L

      Внутренняя резьба M24. Материал: 316L. Уплотнение: EPDM 15,54x2,62мм. Соответствие FDA, EHEDG, 3-A. Применение: FTL33, FTW23/FTW33, PMP23, PTP33B. Замена присоед. к процесcу PTP35.

    • Order code 52024001

      Переходник M24 Clamp 1 1/2, 316L, 3.1

      Внутренняя резьба M24 Материал: 316L. Свидетельство о проверке согласно EN10204-3.1 на материалы. Уплотнение: EPDM 15,54x2,62 мм Соответствие FDA, EHEDG, 3-A Применение: FTL33, FTW23/FTW33, PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 52024002

      Переходник M24 Clamp 2", 316L, 3.1

      Внутренняя резьба M24 Материал: 316L. Сертификат проверки согласно EN10204-3.1 на материал. Уплотнение: EPDM 15,54x2,62 мм Соответствие FDA, EHEDG, 3-A Применение: FTL33, FTW23/FTW33, PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 52024003

      Переходник M24 Varivent F DN32,PN40

      Внутренняя резьба M24 Материал: 316L. Уплотнение: EPDM 15,54x2,62 мм Соответствие EHEDG, 3-A Свидетельство о проверке по EN10204-3.1 на материалы. Применение: FTL33, FTW23/FTW33, PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 52024004

      Переходн. M24 Variv.N DN50 PN40,316L,3.1

      M24 внутренняя резьба. Материал: 316L. Сертификат проверки материалов EN10204- 3.1. Уплотнение: EPDM 15,54x2,62мм. Соответствие FDA, EHEDG, 3-A. Применение: FTW23/FTW33, FTL33, PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 52024005

      Переходник M24 DIN11851 DN50,316L,3.1

      M24 внутренняя резьба. Материал: 316L. Свидетельство о проверке материалов EN10204-3.1. Уплотнение: EPDM 15,54x2,62мм. Соответствие FDA, EHEDG, 3-A. Применение: FTW23/FTW33, FTL33, PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 52024006

      Переходник M24 DIN11851 DN40,316L,3.1

      Внутренняя резьба M24. Уплотнение: EPDM 15,54x2,62 мм Соответствие EHEDG, 3-A Сертификат проверки согласно EN10204-3.1 на материалы. Применение: FTW23/FTW33, FTL33, PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 52026997

      Переходник M24 SMS 1-1/2", 316L

      M24 внутренняя резьба. Материал: 316L. Уплотнение: EPDM 15,54x2,62мм. Соответствие FDA, EHEDG, 3-A. Применение: FTW23/FTW33, FTL33, PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 52026999

      Переходник M24 SMS 1-1/2",316L, 3.1

      M24 внутренняя резьба. Материал: 316L. Свидетельство о проверке EN10204-3.1 на материалы. Уплотнение: EPDM 15,54x2,62мм. Соответствие FDA, EHEDG, 3-A. Применение: FTW23/FTW33, FTL33, PMP23, PTP33B. Замена присоединения к процессу PTP35.

    • Order code 71114212

      Разъем M12 90°

      Применение: штепсель M12.

    • Order code 71280307

      Стержень клапана ISO4400 M16, 4-пол.

      Состоит из: коннектор разъема, болт, уплотнение, кольцо разъема, переходное кольцо. Применение: FTL31/FTL33, FTW33, PMC11/PMC21, PMP11/PMP21/PMP23.

    • Order code 71337274

      Упл.кол. 15,54x2,62 FKM,FDA,PMP23,PTP3xx

      Применение: PMP23, PTP33B, PTP35.
