Краткие характеристики
-
Рабочая температура
-50 °C...+150 °C
(-58 °F...+302 °F) -
Рабочее давление абс. / макс. предел избыточного давления
Вакуум...64 бар
(Вакуум...928 фунт/кв. дюйм) -
Мин. плотность измеряемого продукта
0,5г/см³(опционально 0,4г/см³)
Область применения

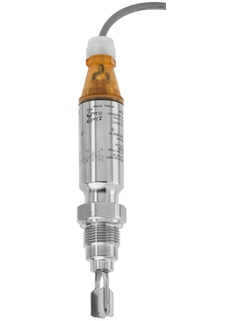

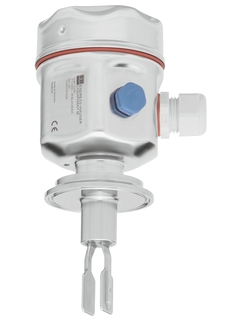

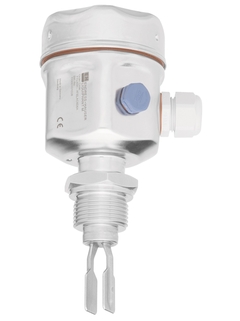

Liquiphant FTL50H – датчик предельного уровня для использования во взрывоопасных зонах, имеющий все международные сертификаты. Разработан специально для пищевой и фармацевтической промышленности, имеет гигиенические сертификаты (3-A, EHEDG, ASME BPE).Датчик FTL50H обеспечивает функциональную безопасность SIL2/SIL3Достоверные результаты измерения, на которые не влияют: меняющиеся свойства среды, скорость потока, турбулентность, образование пузырьков, пена, вибрации или отложения.
Датчик предельного уровня с полностью сварным корпусом для всех жидкостей.
Присоединения к процессу: резьбы, фланцы и гигиенические присоедения (Tri-Clamp, молочная гайка, асептические, DRD, SMS, Varivent)
Температура: -50 ... +150°C
Давление: -1 ... +64 бар
Материал датчика: 316L
Международные сертификаты взрывозащиты, защиты от перелива WHG, SIL, гигиенические сертификаты, морские сертификаты
Преимущества
Международные гигиенические сертификаты (3-A, EHEDG, ASME BPE). Материалы, одобренные FDA
Электрополировка и пассивирование поверхности
Международные сертификаты взрывозащиты и защиты от перелива (WHG)
Отсутствие движущихся механических деталей: исключается износ, не требуется техническое обслуживание, обеспечивается длительный срок эксплуатации.Мониторинг вибровилки на появление повреждений: надежное функционирование
Возможность использования в системах ПАЗ SIL2/SIL3 в соответствии с ГОСТ Р МЭК 61508 (IEC 61508) и ГОСТ Р МЭК 61511 (IEC 61511-1)
Калибровка не требуется, простой ввод в эксплуатацию
Большой выбор стандартизованных гигиенических присоединений для процессов с высокими гигиеническими требованиями
Видео
Выбор варианта Extended
-
Высокотехнологичные продукты
- Функциональность и удобство
Технический уровень
Простота

-
Стандартные продукты
- Надежность, прочность и неприхотливость
Технический уровень
Простота
-
Высокотехнологичные продукты
- Функциональность и удобство
Технический уровень
Простота
-
Специализированные продукты
- Для требовательных областей применения
Технический уровень
Простота
Вариативность
Выбор категории FLEX | Технический уровень | Простота |
---|---|---|
Выбор варианта Fundamental Выполнение основных измерительных задач |
Технический уровень
|
Простота
|
Выбор варианта Lean Простое управление основными процессами |
Технический уровень
|
Простота
|
Выбор варианта Extended Оптимизация процессов с помощью инновационных технологий |
Технический уровень
|
Простота
|
Выбор варианта Xpert Управление самыми сложными областями применения |
Технический уровень
|
Простота
Вариативность |
Ранняя версия
-
-
Техническая информация (TI)
Liquiphant M FTL51C Technical Information
Point level switch for all kinds of liquids with high corrosion-resistant coating
EN RU 31/08/201813/02/201719/05/201029/11/2007Язык:
Русский
Версия:
31/08/2018
Размер файла:
1.4 MB
Имя файла:
TI00347FRU_1418.pdf
-
-
-
Техническая информация (TI)
Liquiphant M FTL50, FTL51, FTL50H, FTL51H Technical Information
Point level switch for all kinds of liquids
EN RU 10/01/202009/10/201730/11/201607/05/201504/04/2012Язык:
Русский
Версия:
09/10/2017
Размер файла:
2.4 MB
Имя файла:
TI00328FRU_1717.pdf
-
-
-
Техническая информация (TI)
Weld-in adapter, process adapter and flanges
Level and pressure measurement
EN RU 28/10/202119/06/202008/11/201917/08/201730/06/2016Язык:
Русский
Версия:
28/10/2021
Размер файла:
2.8 MB
Имя файла:
TI00426FRU_2321.pdf
-
-
-
Техническая информация (TI)
Technical Information Liquiphant M Density and Density Computer FML621
Density computer for liquids Also for use in hazardous areas
EN RU 08/10/201212/02/200929/11/2007Язык:
Русский
Версия:
08/10/2012
Размер файла:
2 MB
Имя файла:
TI00420FRU_1312.pdf
-
-
-
Руководство по эксплуатации (BA)
Электронная вставка FEL 50 A для Liquiphant M/S (HT) PROFIBUS PA
Электронная вставка FEL 50 A для Liquiphant M/S (HT) PROFIBUS PA
EN RU 10/08/2004Язык:
Русский
Версия:
10/08/2004
Размер файла:
1.1 MB
Имя файла:
BA141FRU.pdf
-
-
-
Руководство по эксплуатации (BA)
Liquiphant M FTL 50 H, FTL 51 H Instruction Manual
Liquiphant M FTL 50 H,FTL 51 H Level Limit Switch
EN RU 05/04/200716/08/200501/04/2002Язык:
Английский
Версия:
05/04/2007
Размер файла:
1.4 MB
Имя файла:
BA214Fae.pdf
-
-
-
Краткое руководство по эксплуатации (KA)
Liquiphant FTL33, FTL20H, FTL5xH Operating Instructions
Weld-in adapter
EN RU 24/11/201407/02/2006Язык:
Английский
Версия:
24/11/2014
Размер файла:
144.8 KB
Имя файла:
KA00269FA6_1314.pdf
-
-
-
Краткое руководство по эксплуатации (KA)
Exchange of sensor on Liquiphant M/S
Exchange of sensor on Liquiphant M/S
EN RU 24/04/2012Язык:
Английский
Версия:
24/04/2012
Размер файла:
398.2 KB
Имя файла:
KA00529FA2_0908.pdf
-
-
-
Краткое руководство по эксплуатации (KA)
Liquiphant M Density FTL50H, FTL51H Operating Instructions
Liquiphant M for density and concentration calculation
EN RU 29/06/201615/11/2007Язык:
Английский
Версия:
29/06/2016
Размер файла:
962.9 KB
Имя файла:
KA00285FA6_1316.pdf
-
-
-
Краткое руководство по эксплуатации (KA)
Liquiphant M FTL50H, FTL51H Руководство по эксплуатации
Датчик предельного уровня
EN RU 20/01/201729/06/201609/07/201006/02/2006Язык:
Русский
Версия:
20/01/2017
Размер файла:
2.2 MB
Имя файла:
KA00144FRU_1417.pdf
-
-
КрышкаF13 Ex Alu, уплотнение
-
Крышка
Номер чертежаКод заказа2052002698 -
-
крышка F17 алюм., уплотн.
-
Крышка
Номер чертежаКод заказа2052002699 -
-
Крышка T13 алюминий, уплотнение EPDM
-
Крышка
Номер чертежаКод заказа2052006903 -
-
Крышка F16 серая, PBTP, прокладка
-
Крышка
Номер чертежаКод заказа2052025606 -
-
крышка F16 прозрачн., уплотн.
-
Крышка
Номер чертежаКод заказа2052025790 -
-
Крышка F15 316L, уплотн.
-
Крышка
Номер чертежаКод заказа2052027000 -
-
Крышка F15 316L, уплотн.
-
дополнительные запчасти
Номер чертежаКод заказа22052027000 -
-
крышка F15 316L, окошко, уплотнение
-
Крышка
Номер чертежаКод заказа2052027002 -
-
Крышка F15, окошко PC, 316L, уплотнение
-
Крышка
Номер чертежаКод заказа2052028207 -
-
переходник набор корпус/эл.модуль FTL5x/
-
Электронный
Номер чертежаКод заказа1252004236 -
-
уплотн. кольцо 71.0x3.55 EPDM, 5 штук
-
Уплотнение
Номер чертежаКод заказа2152004137 -
-
Набор упл. EPDM,крышка F13/17/18/27,10шт
-
Уплотнение
Номер чертежаКод заказа2152004277 -
-
уплотн. набор EPDM 73,0x3,0, 10 штук
-
Уплотнение
Номер чертежаКод заказа2152008495 -
-
уплотн. 67,5x2,9x1,5 VMQ/PTFE, 5 штук
-
Уплотнение
Номер чертежаКод заказа2152028179 -
-
Plug conn. ISO4400 3-pole, NPTF1/2, PE
-
дополнительные запчасти
Код заказа516734-1000 -
-
Plug conn. ISO4400 DIN43650 3+PE Pg11
-
дополнительные запчасти
Код заказа516734-2000 -
-
кабельн. ввод G1/2, уплотн.
-
Адаптер/кабельный ввод
Номер чертежаКод заказа1552002447 -
-
кабельн. ввод NPT1/2, уплотн.
-
Адаптер/кабельный ввод
Номер чертежаКод заказа1552002448 -
-
кабельн. ввод Pg13.5, уплотн.
-
Адаптер/кабельный ввод
Номер чертежаКод заказа1552002450 -
-
переходник набор кабельн. ввод NPT1/2
-
Адаптер/кабельный ввод
Номер чертежаКод заказа1552004133 -
-
переходник набор кабельн. сальник M20
-
Адаптер/кабельный ввод
Номер чертежаКод заказа1552004134 -
-
переходник набор кабельн. ввод G1/2
-
Адаптер/кабельный ввод
Номер чертежаКод заказа1552004135 -
-
переходник набор кабельн. сальник Pg13.5
-
Адаптер/кабельный ввод
Номер чертежаКод заказа1552004136 -
-
кабельн. сальник M20, уплотн.
-
Адаптер/кабельный ввод
Номер чертежаКод заказа1552004278 -
-
Кабельный ввод M20 Металл F15, прокладка
-
Адаптер/кабельный ввод
Номер чертежаКод заказа1571185029 -
-
Cable 4x0.75, case 5080 FlSt
-
дополнительные запчасти
Код заказа938313-1000 -
-
Крышка T13 "Клеммная" алюм., уплот. EPDM
-
Крышка
Номер чертежаКод заказа2552007103 -
-
эл.модуль FEL51 19-253VAC
-
Электронный
Номер чертежаКод заказа3052002304 -
-
эл.модуль FEL52 10-55VDC-PNP
-
Электронный
Номер чертежаКод заказа3052002305 -
-
эл.модуль FEL54 реле DPDT
-
Электронный
Номер чертежаКод заказа3052002306 -
-
Эл.модуль FEL55 11-36 В пост.тока
-
Электронный
Номер чертежаКод заказа3052002307 -
-
Эл.модуль FEL56 NAMUR
-
Электронный
Номер чертежаКод заказа3052002308 -
-
эл.модуль FEL57 PFM
-
Электронный
Номер чертежаКод заказа3052002309 -
-
эл.модуль FEL58 NAMUR
-
Электронный
Номер чертежаКод заказа3052006454 -
-
Эл.модуль FEL50D Плотность/Концентрация
-
Электронный
Номер чертежаКод заказа3071027201 -
-
Эл.вставка FEL50A,PA,HW02.00,SW01.03.00
-
Электронный
Номер чертежаКод заказа3071074953 -
-
лубрикант "SYNTHESO GLEP1" (трубка a 8g)
-
дополнительные запчасти
Код заказа52005977 -
-
Модифицир. заводск.таблич.,невзрывобез.
-
дополнительные запчасти
Код заказа71067434 -
-
Упл.кольцо G3/4, 27x32, FA, 5 шт.
-
Уплотнение
Номер чертежаКод заказа5771185027 -
-
Упл.кольцо G1, 33x39 FA, 5 шт.
-
Уплотнение
Номер чертежаКод заказа5752014048 -
-
Weld-in adapter and correspondig sealings
-
дополнительные запчасти
-
-
Упл.кольцо 21.89x2.62 VMQ, FDA, 5 шт.
-
дополнительные запчасти
Код заказа52014473 -
-
Упл.кольцо 21.89x2.62 VMQ, FDA, USP, 3шт
-
дополнительные запчасти
Код заказа71086100 -
-
Упл.кольцо 21.89x2.62 EPDM, FDA,USP, 3шт
-
дополнительные запчасти
Код заказа71140670 -
-
Уплот.кольцо 28.17x3.53 VMQ, FDA, 5шт
-
дополнительные запчасти
Код заказа52014472 -
-
Упл.кольцо 28,17x3,53 VMQ, FDA, USP, 3шт
-
дополнительные запчасти
Код заказа71086102 -
-
Упл.кольцо 28.17x3.53 EPDM, FDA,USP, 3шт
-
дополнительные запчасти
Код заказа71140668 -
-
Профильная прокладка 29x36x3.7, FDA, 5шт
-
дополнительные запчасти
Код заказа52014424 -
-
Проф.прокладка 29x36x3.7, FDA, USP, 5шт.
-
дополнительные запчасти
Код заказа71075662 -
-
Защитная крышка корпуса F16
Код заказа71127760 -
Защитный козырек для F13/F17/F18/F27
Код заказа71040497 -
Приварной адаптер RD52, 316L
Код заказа52001047 -
Приварной адаптер Rd52, 316L 3.1
Код заказа52006909 -
Сварной адаптер DRD DN50, 316L
Код заказа52002041 -
Сварной адаптер DRD DN50, 316L, 3.1
Код заказа52011899 -
Сварной адаптер G3/4 d=55, 316L
Код заказа52001052 -
Сварной адаптер G3/4, 316L, 3.1
Код заказа52011897 -
Сварной адаптер G1, d=53, 316L, 3.1
Код заказа71093129 -
Приварной адаптер G1, d=60, 316L
Код заказа52001051 -
Приварной адаптер G1, d=60, 316L, 3.1
Код заказа52011896 -
Сварной адаптер G1, регулируемый, 316L
Код заказа52001221 -
Сварной адаптер G1, d=53, 316L
Код заказа71258358 -
Приварной адаптер G1, регулир.,316L 3.1
Код заказа52011898 -
Магнит для тестирования
Код заказа71267011
