Краткие характеристики
-
Рабочая температура
-50°C ... 400°C
-
Рабочее давление абс. / макс. предел избыточного давления
Вакуум ... 10 бар
(Вакуум...145 psi)
Область применения

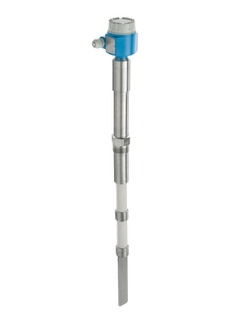

Solicap FTI77 - надежный прибор со стержневым/тросовым зондом. Применяется для определения предельного уровня как для высокодисперсных, так и для грубодисперсных сред. Обеспечивает максимальную надежность благодаря активной компенсации отложений, подходит для многих отраслей промышленности благодаря наличию большого количества сертификатов и разрешений. Ударопрочная конструкция позволяет использовать его при значительных боковых нагрузках (до 800 Нм для штыкового исполнения), при высоких температурах и абразивных средах.
Компактный преобразователь предназначен для точечного определения уровня сыпучих сред при высоких температурах. Может работать в отказоустойчивых режимах по минимальному и максимальному уровню. Ударопрочная конструкция позволяет использовать его для выполнения высокоточных измерений при значительных боковых нагрузках (до 800 Нм для штыкового исполнения) и в абразивных средах. Активная компенсация отложений обеспечивает безопасное переключение даже при работе в среде, склонной к образованию отложений.
Преимущества
Высоконадежная ударопрочная конструкция для сложных условий эксплуатации
Простой и быстрый ввод в эксплуатацию и выполнение калибровки нажатием одной кнопки.
Универсальное решение для многих отраслей промышленности благодаря наличию большого количества сертификатов и разрешений.
Двухкаскадная защита от избыточного напряжения, возникающего при статических разрядах в бункере
Активная компенсация отложений для сыпучих продуктов, склонных к образованию отложений
Возможность использования в системах противоаварийной защиты, требующих функциональной безопасности по SIL2/SIL3, в сочетании с электронным модулем FEI55
Невысокая стоимость владения благодаря наличию штыкового (для частичной изоляции) и тросового (для частичной и полной изоляции) исполнения с возможностью укорачивания
Видео
Выбор варианта Xpert
-
Специализированные продукты
- Для требовательных областей применения
Технический уровень
Простота
Вариативность
-
Стандартные продукты
- Надежность, прочность и неприхотливость
Технический уровень
Простота
-
Высокотехнологичные продукты
- Функциональность и удобство
Технический уровень
Простота
-
Специализированные продукты
- Для требовательных областей применения
Технический уровень
Простота
Вариативность
| Выбор категории FLEX | Технический уровень | Простота |
|---|---|---|
Выбор варианта Fundamental Выполнение основных измерительных задач |
Технический уровень
|
Простота
|
Выбор варианта Lean Простое управление основными процессами |
Технический уровень
|
Простота
|
Выбор варианта Extended Оптимизация процессов с помощью инновационных технологий |
Технический уровень
|
Простота
|
Выбор варианта Xpert Управление самыми сложными областями применения |
Технический уровень
|
Простота
Вариативность |
Loading alternative products
Ранняя версия
Примеры успешного применения
Наиболее популярные загрузки
-
-
Техническое описание (TI)
Техническое описание Solicap S FTI77
Версия на русском языке - 03/2010
Техническое описание Solicap S FTI77 Емкостный датчик предельного уровня Надежный датчик предельного уровня для работы в сыпучих средах при высоких температурах
EN RU 05/03/201027/04/200914/04/2009Язык:
Русский
Версия:
05/03/2010
Размер файла:
2.3 MB
Имя файла:
TI433FRU_0110.pdf
-
-
-
Руководство по эксплуатации (BA)
Solicap S FTI77 Руководство по эксплуатации
Версия на русском языке - 10/2015
Датчик предельного уровня емкостного типа
EN RU 28/10/201505/03/201027/04/200914/04/2009Язык:
Русский
Версия:
28/10/2015
Размер файла:
3.8 MB
Имя файла:
BA00381FRU_13.15.pdf
-
36
документы
-
-
Техническое описание (TI)
Техническое описание Solicap S FTI77
Техническое описание
Solicap S FTI77
Емкостный датчик предельного уровня Надежный датчик предельного уровня
для
работы в сыпучих средах при высоких температурахEN RU 05/03/201027/04/200914/04/2009Язык:
Русский
Версия:
05/03/2010
Размер файла:
2.3 MB
Имя файла:
TI433FRU_0110.pdf
-
-
-
Руководство по эксплуатации (BA)
Solicap S FTI77 Руководство по эксплуатации
Датчик предельного уровня емкостного типа
EN RU 28/10/201505/03/201027/04/200914/04/2009Язык:
Русский
Версия:
28/10/2015
Размер файла:
3.8 MB
Имя файла:
BA00381FRU_13.15.pdf
-
-
-
Краткая инструкция (KA)
Solicap S FTI77
Емкостной датчик предельного уровня
EN RU 01/09/2021Язык:
Русский
Версия:
01/09/2021
Размер файла:
1 MB
Имя файла:
KA01490FRU_0120.pdf
-
-
-
Краткая инструкция (KA)
Exchange of probe weights for Solicap M FTI56 (FTC53) and Solicap S FTI77
Exchange of probe weights for Solicap M FTI56 (FTC53) and Solicap S
FTI77EN RU 19/05/2021Язык:
Английский
Версия:
19/05/2021
Размер файла:
136.9 KB
Имя файла:
KA00658FA2_0510.pdf
-
-
-
Инструкции по монтажу (EA)
Electronic insert FEI5x Installation Instruction
Liquicap M, Solicap M/S
EN RU 05/04/2013Язык:
Английский
Версия:
05/04/2013
Размер файла:
643.1 KB
Имя файла:
EA01077FA2_0113.pdf
-
-
-
Указания по взрывозащите (XA)
Solicap S FTI77
Ex ia IIIC T80°C T<sub>500</sub>130°C Da
Ex ia/tb IIIC T90°C Da/Db
Ех ia/tc IIIC T90°C Da/DcEN RU 04/07/202211/04/202213/06/2018Язык:
Русский
Версия:
04/07/2022
Размер файла:
449.1 KB
Имя файла:
XA01654FRU_0322-00.pdf
-
-
-
Указания по взрывозащите (XA)
Solicap S FTI77
ATEX:
II 1 D Ex ia IIIC T80°C TEN RU 15/02/202115/04/201601/04/201501/01/201001/03/2009Язык:
Английский
Версия:
15/02/2021
Размер файла:
442.2 KB
Имя файла:
XA00486FEN_1520.pdf
-
-
-
Указания по взрывозащите (XA)
Solicap S FTI77
II 1 D Ex ia IIIC T80°C T<sub>200</sub> 130°C Da
II 1/2 D Ex ia IIIC T80°C T<sub>200</sub> 130°C Da/Db
II 1/2 D Ex ia/tb IIIC T90°C Da/DbЯзык:
Английский
Версия:
05/07/2021
Размер файла:
439.3 KB
Имя файла:
XA02556FEN_0121-00.pdf
-
-
-
Сертификаты FM/CSA (ZD)
Solicap S FTI77
FM
Drawing No.: 960009417 B
Drawing Type: Control DrawingEN RU 01/04/201001/09/2009Язык:
Английский
Версия:
01/04/2010
Размер файла:
107 KB
Имя файла:
ZD243FEN_0410.pdf
-
-
-
Сертификаты FM/CSA (ZD)
Solicap S FTI77
CSA
Drawing No.: 960009465 B
Drawing Type: Control DrawingEN RU 01/04/201001/09/2009Язык:
Английский
Версия:
01/04/2010
Размер файла:
107.3 KB
Имя файла:
ZD242FEN_0410.pdf
-
Поиск запчастей по номеру на чертеже
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
КрышкаF13 Ex Alu, уплотнение
-
Крышка
Номер чертежаКод заказа2052002698 -
-
крышка F17 алюм., уплотн.
-
Крышка
Номер чертежаКод заказа2052002699 -
-
Крышка T13 алюминий, уплотнение EPDM
-
Крышка
Номер чертежаКод заказа2052006903 -
-
Крышка F16 серая, PBTP, прокладка
-
Крышка
Номер чертежаКод заказа2052025606 -
-
Крышка F15 316L, уплотн.
-
Крышка
Номер чертежаКод заказа2052027000 -
-
Крышка T13 "Клеммная" алюм., уплот. EPDM
-
Крышка
Номер чертежаКод заказа2552007103 -
-
уплотн. кольцо 71.0x3.55 EPDM, 5 штук
-
Уплотнение
Номер чертежаКод заказа2152004137 -
-
Набор упл. EPDM,крышка F13/17/18/27,10шт
-
Уплотнение
Номер чертежаКод заказа2152004277 -
-
Набор уплотнен. EPDM 73.0x3.0, 10 шт
-
Уплотнение
Номер чертежаКод заказа2152008495 -
-
Уплотн. 67.5x2.9x1.5 VMQ/PTFE, 5 шт
-
Уплотнение
Номер чертежаКод заказа2152028179 -
-
Кабель F15/F16/F17 раздельн., FTIxx
-
дополнительные запчасти
Код заказа71084478 -
-
Weight cast Iron,Solicap S, rope 12mm st
-
дополнительные запчасти
Код заказа71114538 -
-
Weight Steel, Solicap M/S, rope 6mm st
-
дополнительные запчасти
Код заказа71114539 -
-
Груз 316L, Solicap M/S, трос 6мм 316L
-
дополнительные запчасти
Код заказа71114540 -
-
Weight 316L, Solicap M/S, rope 12mm 316L
-
дополнительные запчасти
Код заказа71114541 -
-
эл.модуль FEI54, реле DPDT, AC/DC
-
Электронный
Номер чертежаКод заказа3071025814 -
-
эл.модуль FEI55, 8/16mA, 11-36VDC
-
Электронный
Номер чертежаКод заказа3071025815 -
-
эл.модуль FEI57S, 2-х проводн. PFM
-
Электронный
Номер чертежаКод заказа3071025816 -
-
эл.модуль FEI52, PNP, 10-55VDC
-
Электронный
Номер чертежаКод заказа3071025819 -
-
эл.модуль FEI53, 3-12V, сингал
-
Электронный
Номер чертежаКод заказа3071025820 -
-
Электронный модуль FEI51, 19-253В пер.т.
-
Электронный
Номер чертежаКод заказа3071042887 -
-
Электронный модуль FEI58 Namur
-
Электронный
Номер чертежаКод заказа3071100895 -
-
Mounting set (2"/pipe 38_V4A
-
дополнительные запчасти
Код заказа919806-1000 -
-
Защитный козырек для F13/F17/F18/F27
Код заказа71040497 -
Защитная крышка корпуса F16
Код заказа71127760
